混凝土抗冲磨试验机 结构与工作原理
2020-09-04 08:16:45 来源：上海荣计达仪器科技有限公司
一、混凝土抗冲磨试验机概述：
是根据DL/T5150-2001《水工混凝土试验规程》混凝土耐冲磨试验(环球法）中规定的技术要求设计的，利用旋转水流冲击钢球，在预制混凝土表面形成钢球冲击磨损的试验，以测定各类混凝土表面抗水流冲击磨损的能力。
混凝土抗冲磨试验机适用与执行标准《水工混凝土试验规程DL/T5150-2001》
二、混凝土抗冲磨试验机技术参数：
★试样尺寸：φ300×100mm
★试样容器筒尺寸：φ302×430mm
★电机搅拌转数：1200r/min
★钢球直径：φ12.7mm；φ19.1mm;φ25.4mm25个
★电源：AC 380V50HZ
★功率：1.5KW
★体积：1800 mm×800mm×500mm
★重量：180kg
三、安装图与安装过程中的注意事项：
★安装电源：380V (三相四线）有良好接地。
★安装位置以距离室内墙面A小不得超过40cm。
★设备**位后应该用加固螺栓进行紧固。
.
四、使用方法：
★试验时，取出试件，擦去表面水分，称量（**到1g）。
★钢筒与底座间放上橡皮垫圈，在底板上垫上两根Φ6mm的钢筋，把已称量过的混凝土试件放在钢筋上并对中，且使混凝土表面垂直于转轴，套上钢筒，旋紧固定钢筒与底座的螺栓，使其密封。
★将搅拌桨安装在转轴上，搅拌桨底部距试件表面约38mm，调整钢筒和底座的位置使转轴对中。
★在钢筒内放人研磨钢球于试件表面，并加水至水面高出试件表面165mm。
★确认转轴转速在1200r/min后，开机。
★每隔24h，在钢筒内加1-2次水至原水位高度。
★累计冲磨72h，取出试件，清洗干净，擦去表面水分，称量（**到1g）。
五、计算：混凝土抗冲磨指标以抗冲磨强度或磨损率表示。
★抗冲磨强度按式(4.19.4-1)计算：
式中：fa——抗冲磨强度，即单位面积上被磨损单位质量所需的时间，h/ (kg/m2);
T——试验累计时间，h；
A-试件受冲磨面积，m2；
ΔM——经T时段冲磨后，试件损失的累计质量，kg。
★磨损率按式(4.19.4-2)计算：
式中：L%——磨损率，%；
M0——试验前试件质量，kg;
MT——试验后试件质量，kg。
★以一组三个试件测值的平均值作为试验结果，如单个测值与平均值的差值超过15%时，则此值应剔除，以余下两个测值的平均值作为试验结果，若一组中可用的测值少于两个，则该组试验应重做。
六、结构与工作原理：

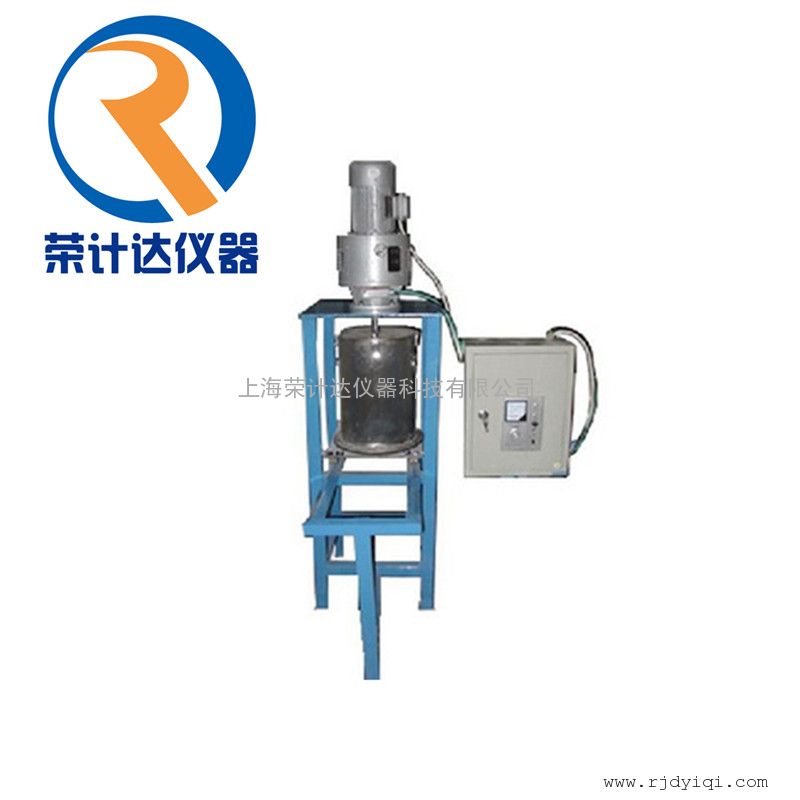

由机架、电磁调速电机、滑轮工作台、试验容器、水流搅拌器、试样成型筒等组成。
在电机工作情况下，通过电磁调速电机带动装有搅拌器的主轴旋转、搅拌器安装在试样容器中，试样表面放置不同规格的滚动钢球，搅拌器局部浸入水中，按照1200r/min的速度旋转搅动钢球，对试样产生摩擦磨损，以达到验证混凝土表面抗磨损的能力的目的。
是利用旋转水流冲击钢球，在预制混凝土表面形成钢球冲击磨损的试验，以测定各类混凝土表面抗水流冲击磨损的能力。
七、使用方法及注意事项：
★检查试验设备有无异常；检查设备附件是否齐备。
★按混凝土试件的成型与养护方法制备试件，允许骨料A大粒径为40mm，试验以三个试件为一组。
★试验前，试件需在水中至少浸泡48h。
