塑料燃烧性能试验方法氧指数法
2023-04-10 10:09:10 来源：上海荣计达仪器科技有限公司
- 塑料燃烧性能试验方法氧指数法：
-

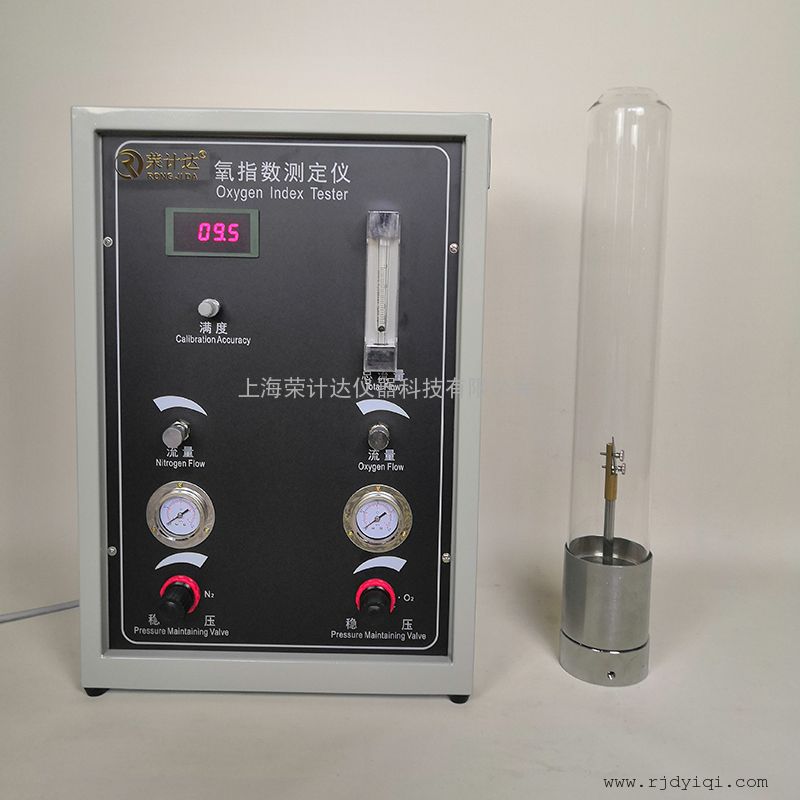

- 将试样垂直固定在燃烧简中,使氧、氮混合气流由下向上流过，点燃试样顶端，同时记时和观察试样燃烧长度，与所规定的判据相比较。在不同的氧浓度中试验一组试样,测定塑料刚好维持平稳燃烧时的*低氧浓度，用混合气中氧含量的体百分数表示。
- 检查气路，确定各部分连接无误，无漏气现象。
- 确定实验开始时的氧浓度：根据经验或试样在空气中点燃的情况，估计开始实验时的氧浓度。如试样在空气中迅速燃烧，则开始实验时的氧浓度为18%左右；如在空气中缓慢燃烧或时断时续，则为21%左右；在空气中离开点火源即马上熄灭，则至少为25%。根据经验，确定该地板革氧指数测定实验初始氧浓度为26%。氧浓度确定后，在混合气体的总流量为10l/min的条件下，便可确定氧气、氮气的流量。例如，若氧浓度为26%，则氧气、氮气的流量分别为2.5l/min和7.5l/min。
- 安装试样：将试样夹在夹具上，垂直地安装在燃烧筒的**位置上（注意要划50mm标线），保证试样顶端低于燃烧筒顶端至少100mm，罩上燃烧筒（注意燃烧筒要轻拿轻放）。
- 通气并调节流量：开启氧、氮气钢瓶阀门，调节减压阀压力为0.2～0.3MPa（由教员完成），然后开启氮气和氧气管道阀门(在仪器后面标注有红线的管路为氧气，另一路则为氮气,应注意：先开氮气，后开氧气，且阀门不宜开得过大),然后调节稳压阀，仪器压力表指示压力为0.1±0.01MPa，并保持该压力（禁止使用过高气压）。调节流量调节阀，通过转子流量计读取数据（应读取浮子上沿所对应的刻度），得到稳定流速的氧、氮气流。应注意：在调节氧气、氮气浓度后，必须用调节好流量的氧氮混合气流冲洗燃烧筒至少30s（排出燃烧筒内的空气）。
- 点燃试样：用点火器从试样的顶部中间点燃，勿使火焰碰到试样的棱边和侧表面。在确认试样顶端全部着火后，立即移去点火器，开始计时或观察试样烧掉的长度。点燃试样时，火焰作用的时间A长为30s，若在30s内不能点燃，则应增大氧浓度，继续点燃，直至30s内点燃为止。
- 确定临界氧浓度的大致范围：点燃试样后，立即开始记时，观察试样的燃烧长度及燃烧行为。若燃烧终止，但在1s内又自发再燃，则继续观察和记时。如果试样的燃烧时间超过3min，或燃烧长度超过50mm（满足其中之一），说明氧的浓度太高，必须降低，此时记录实验现象记“×”，如试样燃烧在3min和50mm之前熄灭，说明氧的浓度太低，需提高氧浓度，此时记录实验现象记“Ο”。如此在氧的体积百分浓度的整数位上寻找这样相邻的四个点，要求这四个点处的燃烧现象为“ΟΟ××”。例如若氧浓度为26%时，烧过50mm的刻度线，则氧过量，记为“×”，下一步调低氧浓度，在25%做**次，判断是否为氧过量，直到找到相邻的四个点为氧不足、氧不足、氧过量、氧过量，此范围即为所确定的临界氧浓度的大致范围。
- 在上述测试范围内，缩小步长，从低到高，氧浓度每升高0.4%重复一次以上测试，观察现象，并记录。
- 根据上述测试结果确定氧指数OI。
扫一扫，手机浏览
上海荣计达仪器科技有限公司
