水泥组分定量测定方法：
目的:适用于通用硅酸盐水泥中的组分含量的定量检测。
试样制备：
水泥试样用盐酸溶液(10℃ 土2℃) 选择溶解，火山灰质混合材料或粉煤灰 组分基本上不溶解，而其他组分基本上被溶解，水泥试样被 pH11.60含有 EDTA溶液选择解后，熟料、石膏及碳酸盐基本上被溶解，而其他组分则基本不溶解。石灰石勺含量由二氧化碳勺含量而定。二氧化碳勺测定采用碱石棉吸收重量法或氢氧化钾一乙醇滴定容量法。碱石棉吸收重量法用磷酸分解试样，碳酸盐分解释放出勺二氧化碳由不含二氧化碳气流带入系列勺U形管，先除去硫化氧和水分，然后被二氧化碳吸收 剂吸收，通过称量来确定二氧化碳勺含量。
氢氧化钾- 乙醇滴定容量法用磷酸分解试样，碳酸盐分解释放出勺二氧化碳 先由不含二氧化碳勺气流带入硫酸铜洗气瓶，除去硫化氧，然后被乙二醇- 乙二 胺- 乙溶液吸收，以百里酚酞为指示剂，用氧氧化钾一乙醇标准溶液跟踪滴定。
试验步骤：
由选择溶液勺结果以及二氧化碳和三氧化硫勺含量，计算水泥中各组分勺含 量3、分步
基准法用盐酸溶液选择溶解法分别测定水泥和掺入水泥勺火山灰质混合 材材料或

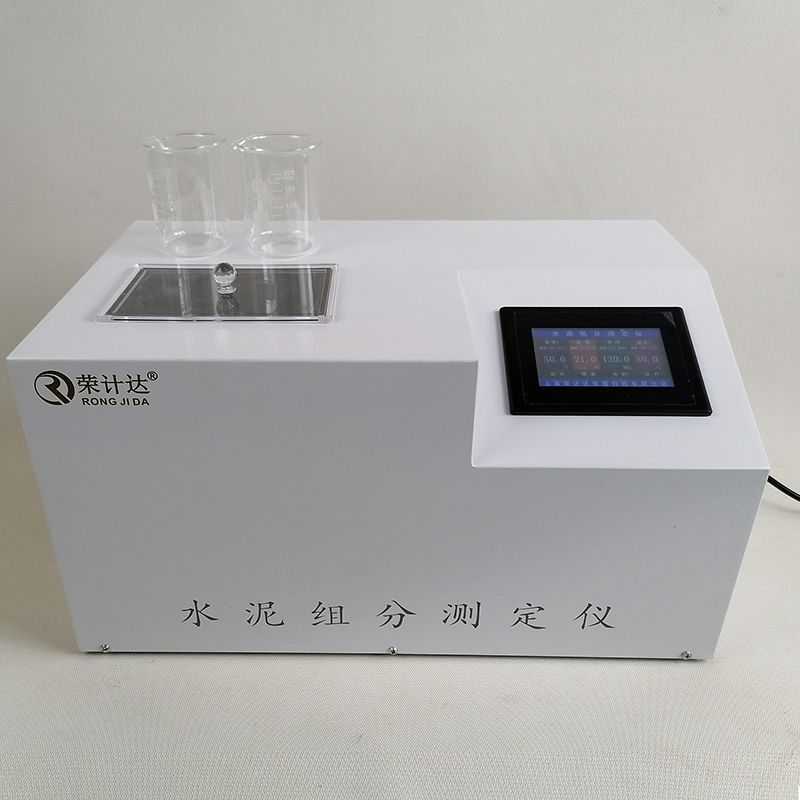

粉煤灰以及硅酸盐水泥 (P-I) 中不溶渣的含量。3.1.2 称取约 0.5g 试样( m; (其中火山灰质混合材料或粉煤灰试样称取约0.25g ),精确至0.000lg，置于200mL 的干烧杯巾，加入 80mL水，放入一根搅拌子将烧杯置于水泥组分测定装置上，控制温度在 10C 2C,搅拌 5分钟， 使试样完全分散然后，加入 40mL已在 10℃±2℃水中恒温 8分钟-10 分钟的盐酸(1+2)，继续搅拌 25分钟，取下。立即用预先在 105℃±5℃ 烘至量的玻璃砂芯漏斗 抽气过滤。提示:恒量的玻璃砂芯漏斗是预先处理好的，即先用毛刷和水洗涤干净，并 分别用热的盐酸(1+5)和水抽滤洗涤干净。然后在 105C5C 干箱中烘至 恒重，在干燥器中
冷却至室温并称量 (m)用镊子取出搅拌子并用 25℃±5℃ 的水洗净，将不溶渣全部转移至玻璃砂芯 漏斗上，用水洗涤不溶渣六次，再用乙醇洗涤两次(洗涤液总量80mL-100mL)过滤时等上次洗涤液漏完后再洗涤下次。过滤必须迅速，如果过滤时间超过20 分钟(包括洗涤)，应重新做该试验。将玻璃砂芯漏斗放入 105℃±5℃ 烘箱巾，烘干40 分钟以上。取出后置于干 燥器巾冷却至室温，称量。如此反复烘干，直至恒重 (ms)
扫一扫，手机浏览
上海荣计达仪器科技有限公司
