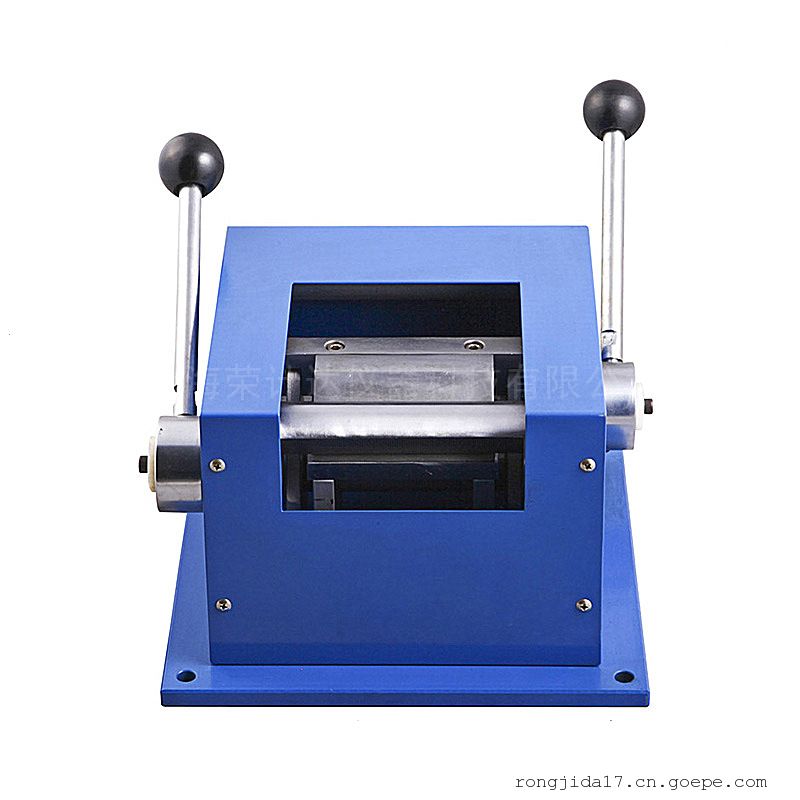

涂料柔韧性试验方法T型弯折机：
1、使用规格：400×100（mm）
2、试样片在裁剪前应在23 2℃的环境中至少放置24h，试验时也需在相同的条件下进行
3、转动右侧手柄，使试验机中间的三角形弯曲压平块拾起（≥10mm）：同时转动左侧手柄，使四方形转动拆迭块与三角形弯曲压平块行成与底面平直的状态。
4、将试样板的被侧面朝下并伸入三角形弯曲压平快中15mm，转动右侧手柄，使三角形弯曲压平块下降，压紧试样板：转动左侧手柄，使四方形转动拆迭弯曲实验板，此时，实验板形成一个＜45°的角度。
5、转动左侧手柄，使四方形转动拆迭块退回原位：转动右侧手柄，使三角形弯曲压平块上升，取出试样板。
6、将形成＜45°角度的试验班伸入三角形弯曲压平块中：转动右侧手柄，使三角形弯曲压平块下降，此时试验板的角度端以被压实，形一个头部为厚度尺寸的圆弧和两个平行的面。即完成“OT”弯曲。
7、重复上述试验操作步骤，压紧试板“OT”试验弯曲部位并进行弯曲和压平，这样弯曲处有一个试板厚度的中间层。即完成了“IT”试验。
实验结果判定：
用透明胶带（≥0.25N/mm）紧贴于试验的弯曲面，并用手指将胶带压平，然后按于涂层面垂直方向立即将其撕下，检查弯曲处涂层是否剥离、脱落，从而判定其涂层的柔韧性。
芯棒弯曲试验
为了确定涂层的柔韧性，有两种类型的心轴测试——通常采用的锥形和圆柱形。ASTM D522是附着有机涂层的心轴弯曲测试的标准测试方法。它用于确定涂层在金属板或其他柔性材料上应用和固化后弯曲时的抗开裂性。
在该测试方法中，完全固化的涂层板（金属板或橡胶类材料的基材）在心轴上弯曲，并确定涂层的抗开裂性。
当基材在制品制造过程中尺寸不稳定或弯曲或制品在使用中被滥用时，涂层面板会被拉长。如果涂层/固化过程不充分，这种伸长率会导致开裂，从而引起从外观不佳到面板基板过早腐蚀等问题。ASTM D522 用于评估涂层在发生这种情况时抗开裂的能力。它们可用于评估柔性基材上涂层的柔韧性。
抗冲击试验
冲击试验表明涂层在机械负载下吸收能量的韧性或冲击强度。跌落冲击试验（或落锤冲击试验）是一种常用的测定抗冲击性的试验方法。
用于抗冲击测试的测试标准包括：
ASTM D2794 – 有机涂层抵抗快速变形（冲击）影响的测试方法
ASTM G14 – 管道涂层抗冲击性的标准测试方法（落锤测试）
ISO 6272 - 油漆和清漆 - 快速变形（抗冲击）测试
杯突试验
自动杯突测试仪杯突测试旨在测试应用于金属基材的漆和保护涂层的伸长率和变形能力。在该测试中，涂层金属板通过抛光模具逐渐变形。这种变形是由从涂层下方（即从金属板的反面）推动的模具造成的。终点是涂层开始开裂的时候。
相关测试标准为：
ASTM E643 - 15：金属板材球冲头变形的标准测试方法
ASTM E643 测试涵盖了对用于成型应用的金属板材进行球冲头变形测试的程序。该测试适用于厚度在 0.008 到 0.080 英寸（0.20 到 2.00 毫米）之间的试样。
ISO 1520:2006：油漆和清漆 — 杯突测试（BS 3900-E4：油漆测试方法）
ISO 1520:2006 规定了一种经验测试程序，用于评估油漆、清漆或相关产品涂层对开裂和/ 或在标准条件下通过压痕逐渐变形时从金属基材上脱离。
扫一扫，手机浏览
上海荣计达仪器科技有限公司
