路面标线逆反射系数测量方法逆反射系数检测仪：
目的：
物体的反射光一般分为三种形式，即镜面反射光、漫反射光和逆反射光。逆反射光也被称作回归反射光。人们研究发现，在一些涂料中植入玻璃微珠，并按照一定的规律排列，就能起到逆反射的效果，由这种反射原理生产的各种复合材料就统称为逆反射材料。由于这类材料具有的逆反射效果，人们*先将其制作成各种标志、标线，应用于高速公路的安全设施中，随后又用它逐步取代了原公路油漆型的标志标线。
国家标准GB/T 16311-2009《道路交通标线质量要求和检测方法》和GB/T 18833-2012《道路交通反光膜》、《路面标线涂料》以及交通部质监总站制定的《交通工程设施试验检测技术》等标准都对标志标线的逆反射系数制定了严格的技术指标和检测方法。
原理：
1.逆反射
反射光线从靠近入射光线的反方向返回的反射。当入射光线的方向在较大范围内变化时，仍能保持这种性质。
2.光强度系数
逆反射在观察方向的发光强度I除以投向逆反射体且落在垂直于入射光方向的平面内的光照度的商。
3.逆反射系数
逆反射面的逆反射光强系数除以它的面积之商。
4.入射角
照明轴与参考轴之间的夹角。
5.观测角
照明轴与观测轴之间的夹角。
6.逆反射系数测量原理与几何条件的设定
逆反射系数其物理意义是：在一定的几何条件设定下，在单位光照条件下，单位面积上产生的亮度值，单位为mcd/Lx/m。
在公路上任选100m测量段，均布5个测量点，将观察角为1°，入射角为86.5°的标线逆反射系数测量仪按行车方向平放在表线上，测取每个点上的逆反射系数，求5个点算术平均值。
测试方法：
1、电源充电
在使用标线测量仪测量路面标线前，首先要为仪器中的电池充电。充电前先将功能转换开关（6）置于充电位置，将充电器插头插入充电器插孔（7）内，然后将充电器的输入导线插头插入市电（交流220V）电源上，充电器上亮起的指示灯含义为：红灯亮表示正在充电，绿灯亮表示充电完成。
2、仪器调零
当逆反射标线测量仪充电完成后，将转换开关（6）置于测量位置，按下测量开关（4），预热l分钟，这时显示器有数字显示。仪器调零前，先将仪器底部开口（300mm×60mm）对准放在黑色调零板上，并按下测量开关（4），这时在测量值显示屏（1）上显示值应为0；如果不为0，则转动调零旋钮（2）直至使显示值为0（通常我们把000，-001，-002，001，002统称为000），此时表示调零完毕。
3、仪器校准
逆反射标线测量仪调零以后，将黑色调零板去掉，按行车箭头方向（校准板上有标记）换上校准板，此时测量值显示屏（1）上显示值应为校准板给定的值；如果与给定值不相符，则转动校准旋钮（3）直至使显示值为校准板给定值（默认上下两个数值均为标准校准值），此时表示校准完毕。
4、标线测量

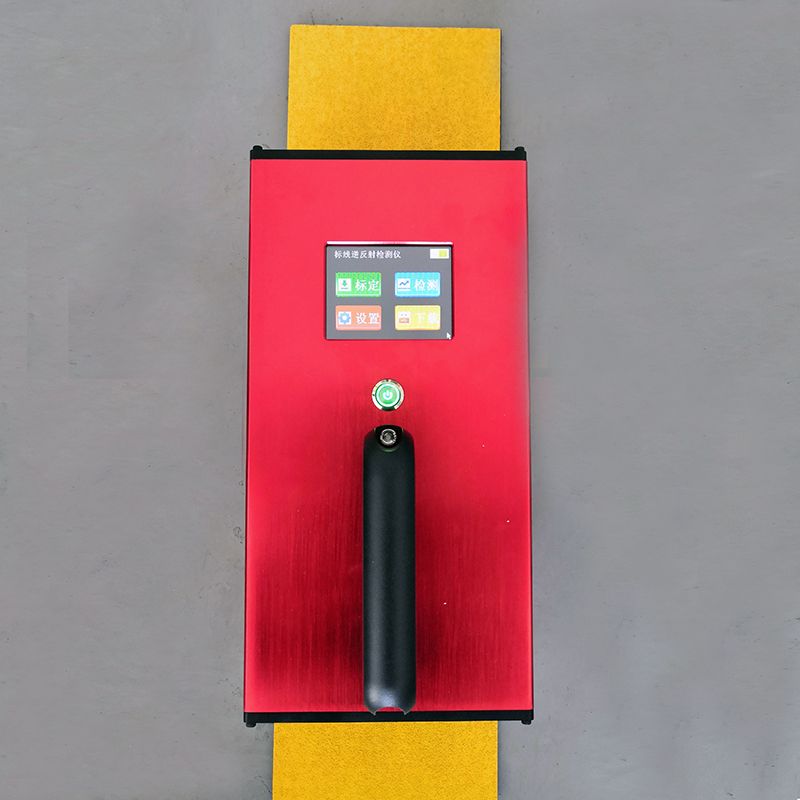

逆反射标线测量仪调零和校准完成后，即可进行测量，测量时应将仪器按行车方向平放在被测标线上，在测值显示器（1）显示数值即为被测标线的逆反射系数值（R’），记录数据后及时关闭测量开关（4）。所有测量完毕后，将功能转换开关（6）置于中间位置。
按照反光标线测量技术要求，需在100m路段中选取5个点作为测量点，分别记录每个点的测量结果，*后取5个点的算术平均值，即为所测标线的逆反光系数。
