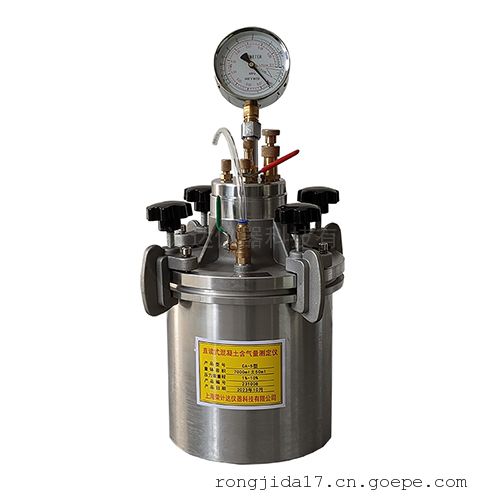

混凝士拌和物含气量的测定方法混凝土含气量测定仪

混凝士拌和物含气量的测定方法混凝土含气量测定仪：

混凝土含气量测定仪用于测量混合料中空气含量，混凝土可以分成两个组成部分，即粗集料与砂浆。粗集料粒径的大小对空气含量几乎没有直接的影响，引进的气泡乃是分布于混凝士的细颗粒即砂浆之中，并通过砂浆的性能进而决定整个混凝士的性能。
1、准备改良气压法含气量测定仪:
2、标定改良气压法含气量测定仪量，量钵体积标含气量为0达到标定
3、擦净钵体、钵盖内表面，水平放置，将水泥混凝十挫和物装钵振实刮去多余混凝土，用刀抹平，使其光滑无气泡。
4、密封量钵刮去多余混凝土，用镯刀抹平，使其光滑无气泡。密封量钵:
5、用注水器从龙头处往量钵内注水，直至水从排气阀出水口流出，紧闭龙头和排气阀:
6、手泵打气加压，使得表压等于0.1;
7、按下阀门杆1到2次，待表压指针稳定后，测定压力表读数，并根据仪器标定的含气量与压力表读数的关系曲线，得到所测定混凝土样品的测定含气量值:
8、得到混凝土含气量1、量钵容积的标定
a、准备块平整的玻璃板，将它和空的量钵一起称量W2 (精确至0.05kg)
b、在容器中加满水，并用玻璃板沿上缘滑过，不时用注水器加水，使量钵内盛满水而玻璃板下无气泡，将盛满水的量钵与玻璃板一起称中，得重量w1 (精确至0.05kg)则量钵的体积VW=W1-W2 (w、W1、W2-kg) 、 VW1-W2 (w、W1、W2-kg) 、 V-W/r (VL) r标定时温度下水的比重(r-kg/L)。
含气量0%的标定
a、量钵内加满水，并把直管接在钵盖下面的排气阀底部。把U型管接排气阀上部
b、打开进水阀，把钵盖轻放在量钵上，用夹子夹紧，用水平仪检查仪器水平
C、打开排气阀，用注水器从进水阀处加水直至U型管出水口冒水匀速度流出为上，然后关闭讲水阀和排气阀含气量1%-10%刻度的标定
仪器含气量0%标定后，将U型管接在排气阀上端，通过U型管从量钵中把水吸到量筒中，具体操作如下:
重复第二条操作.
b、打开排气阀，在U型管处用量简接水，按下压力阀，当表盘读数为1%时，记下此时量简时的水的容量
c、如此继续测定表盘读数分别为2%、3%、4%、5%、6%、7%、8%、9%、10%时排出水的容量;
d、以上实验均应进行两次，对以上的各次实验均应进行检验，误差不宜过大
据此检测以上表盘读数0、1%、.....10%共11次测量结果，绘制表盘读数与实际含气量之间的相关曲线。(实际含气量-排出水的量 (m1) /7000)
混凝土混凝士拌和物骨料含气量测定仪的测定
1、按下计算出每个试样中的粗、细骨料重量。式中:Mg、Ms -分别为每个试样中的粗、细骨料重量(KG)V含气量测定仪量钵容积(升),Mg,MgMs,Ms -分别为每立方米混凝士中的粗、细骨料用量(kg)，Mg= (V/1000) *Mg、Ms= (V/1000)*Ms;
2、量钵中先盛二分只一高度的水，把称好的粗、细骨料拌匀，慢慢倒入量钵，加入试样时，应尽量少带入空气，水面每升高20-30mm时，就应轻轻插捣10次，并稍予搅动，随时轻击量钵，以排除空气。加料过程中始终使水面操持高出料的顶面，骨料全加入后，再浸泡五分钟，并轻敲量钵体壁，排除气泡，然后除去水面泡沫，加水至满:
混凝士拌和物含气量的测定
用湿布擦净量钵与钵盖内表面，并使量钵呈水平放置
将新挫混凝土挫和物均匀的装入量钵内，使混凝十挫和物高出量钵少许。装料时可用捣棒稽加插捣，装好后，当用振动台(振动台频率50HZ，空载时振幅0.5-0.1mm)振实时，振动过程中如混凝土拌和物沉落到低于内口，则应随时添加混凝士挫和物，振动至混疑十表面平整，呈现釉光时即停止振动。不用振动台而换用捣棒捣实时，将混凝士挫和物分三层装入，每层捣实后约头量钵高度的三分之一，插捣地层时捣棒应贯穿整个深度。插捣上层时，捣棒应插入下层10-20mm。每层捣实后，可把捣棒垫在量钵低部，将量钵左右交替地颠击地面15次捣时完毕后，应立即用刮尺刮去表面多余的混凝士拌和物，表面如有凹陷应予填补，然后用馒刀抹平，并使其表面光滑无气泡擦净量钵和钵盖边缘，盖上钵盖，用夹子夹紧，使之气密良好，并用水平仪检查水平打开排气阀，用注水器从进水阀处加水直至排气阀出水口冒水匀速度流出为止，然后关闭进水阀和排气阀
用手泵打气加压，使表压档过0，停5 秒钟后，用微调阀调压，使表压准确的停在0上，轻敲表盘，表压仍为0，然后按下压力阀2-3次，读表数值相当于含气量Ao。
