    电子拉力试验机软件操作方法

    2021-01-28 10:15:02  来源:上海荣计达仪器科技有限公司
                电子拉力试验机软件操作方法


    本试验测控系统可进行拉伸、压缩、弯曲、剪切、撕裂、剥离等试验。软件能够完成*大力、*大变形、抗拉强度、断裂延伸率、*大力总延伸率、屈服点延伸率、断后伸长率、上下屈服强度、弹性模量、屈服点力、扯断伸长率、屈服点伸长率、断裂拉伸强度、屈服点拉伸应力、定伸应力、定力伸长率(根据用户指定定力水平)等参数的计算和实时显示,其中,定伸强度的水平值和定力水平值可以在试样参数界面,按照客户实际使用的要求输入到软件相关位置。可以计算的参数还包括抗压强度、上下压缩屈服强度、压缩弹性模量、弯曲强度、弯曲弹性模量、平均弯曲力、平均剥离力、剥离强度、*大剥离力、*小剥离力、撕裂强度、平均剪切力、剪切强度、剪切模量等力学物理性能相关参数。

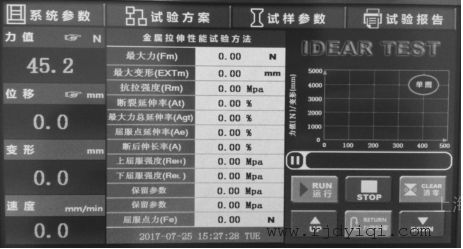

    一、电子拉力试验机软件操作方法主界面功能介绍


    1、数据实时显示
    系统可同时显示4路数据,分别是力值、位移、变形、速度,触屏上电后,自动采集数据并刷新显示。力值分辨率1/200000,精度0.2%以上,量程1-5000N任意;位移传感器与变形传感器分辨率*高达 1um ,响应频率40kHz ,范围0~ 10000 mm 任意设置,精度仪表系统无误差,4相解码类型;
    2单位实时切换
    力值单位切换(N、KN、g、kg、gf、kgf、Ib、Ibf、oz、ozf),变形与位移单位切换(mm、cm、m、in),单位切换设置在“试样参数”页面完成,切换完成后,主界面数值显示和结果显示数据自动换算。
    3试验结果计算
    根据计算方法不同,试验结果列表的显示内容自动切换,计算方法选定后,下次上电后,自动默认上次选定的计算方法进行试验。
    4曲线实时显示
    系统提供主界面便捷小曲线界面显示和“单图”大曲线界面显示两种方式,在待机状态,点击“单图”,系统会显示大曲线界面,点击“回主页”,系统会自动切换回监控主页面,两种曲线坐标轴量程根据需要可以自由设定。
    5试验控制按键
    触屏系统提供一组触屏控制按键用于试验控制,可以帮助提高使用体验和安全性。
    【运行】设备就绪后,允许开始运行试验(如果设备有异常提示,点击“运行”后,系统会声音报警操作异常,使用者可按照提示引导完成运行操作);
    【停止】停止试验或停止任何横梁移动控制指令;
    【清零】清零所有传感器数据(横梁移动中、试验运行中、力传感器异常等状态时清零无效,系统会声音报警操作异常,使用者可按照提示引导完成清零操作);
    【UP上移】手动渐进控制横梁上移,每点击一次,移动速度会连续同向加快,移动速度可以根据需要在“定制参数”内修改(横梁反向移动中、试验运行中、上限位保护、力传感器异常等状态时上移无效,系统会声音报警操作异常,使用者可按照提示引导完成上移操作);
    【DOWN下移】手动渐进控制横梁下移,每点击一次,移动速度会连续同向加快,移动速度可以根据需要在“定制参数”内修改(横梁反向移动中、试验运行中、下限位保护、力传感器异常等状态时下移无效,系统会声音报警操作异常,使用者可按照提示引导完成下移操作);
    【力值回零】待机状态时,手动控制卸载,一般在试验中途异常停止或传感器受力故障时,用来自动解除已经施加的载荷。载荷回到零位以后,横梁自动停止,中途可以手动停止自动卸载。
    6试验状态及异常信息


    【▲】横梁上移指示(按键板的上移LED指示灯亮)
    【▼】横梁下移指示(按键板的下移LED指示灯亮)
    【||】待机状态,横梁停止移动(按键板的LED指示不亮)
    【上限位到】上限位保护,系统限制横梁上移,横梁下移或手动解除上限位保护。
    【下限位到】下限位保护,系统限制横梁下移,横梁上移或手动解除下限位保护。
    【自动返回】试验结束后,系统按照方案设置执行自动返回,返回到位置原点自动停止,或者手动停止返回,自动返回过程中禁止运行、清零、上下移动指令、卸载指令、参数设置等指令(如有异常操作,系统会声音报警操作异常,使用者可按照提示引导完成相关操作)。
    【力超量程】力超量程保护,传感器故障或加力超量程,系统限制横梁上下移动,手动排除故障或点击[力值回零]解除载荷异常后,报警自动取消。
    【位移超量程】位移超量程保护,系统限制横梁上下移动,确认没有发生撞车后,点击[清零]解除报警,异常解除后,报警自动取消。
    【变形超量程】变形超量程保护,系统限制横梁上下移动,确认没有发生撞车后,点击[清零]解除报警,异常解除后,报警自动取消。
    【预加载】试验开始后,系统按照方案设置在试验开始前执行预加载控制,预加载结束后,自动进入运行状态,报警信息会自动解除,预加载中系统禁止异常操作(如有异常操作,系统会声音报警操作异常,使用者可按照提示引导完成相关操作)。
