非接触混凝土收缩变形测定仪试验方法
本方法主要适用于测定初凝或接近初凝后早龄期混凝土的自由收缩变形，也可用于无 约束状态下混凝土早龄期与外界隔绝湿交换的条件下自收缩变形的测定。
称粒径不得超过 31.5mm 的混凝土。当混凝土骨料*大公称粒径大于 31.5mm 时试件截面的
选择应符合本标准第 3.2.1 条的规定。
试验设备应符合下列规定：
1 非接触法混凝土收缩变形测试系统：构造原理如图 8.1.3 所示。
图 8.1.3 非接触式混凝土收缩变形测定仪传感器安装示意图（mm）
非接触式混凝土收缩变形测定仪应设计成整机一体化装置，并具备自动采集和处理数据
的功能。整个测试装置（含试件、传感器等）应固定于具有避震功能的固定式实验台面上，
严禁震动。
试模：应有可靠方式将反射靶固定于试模上，使反射靶在试件成型浇注振动过程中不会移
位偏斜，且在成型完成后应能保证反射靶与试模之间摩擦力尽可能小。试模应具有足够的刚
度并且本身的收缩变形要小。试模的长度应能保证混凝土试件的测量标距不小于 400mm。
位移传感器和反射靶：传感器的测试量程不小于试件测量标距长度的 0.1%，测试精度不
应小于 0.005mm。应有可靠方式将非接触传感器测头固定，使测头能在测量整个过程中与试

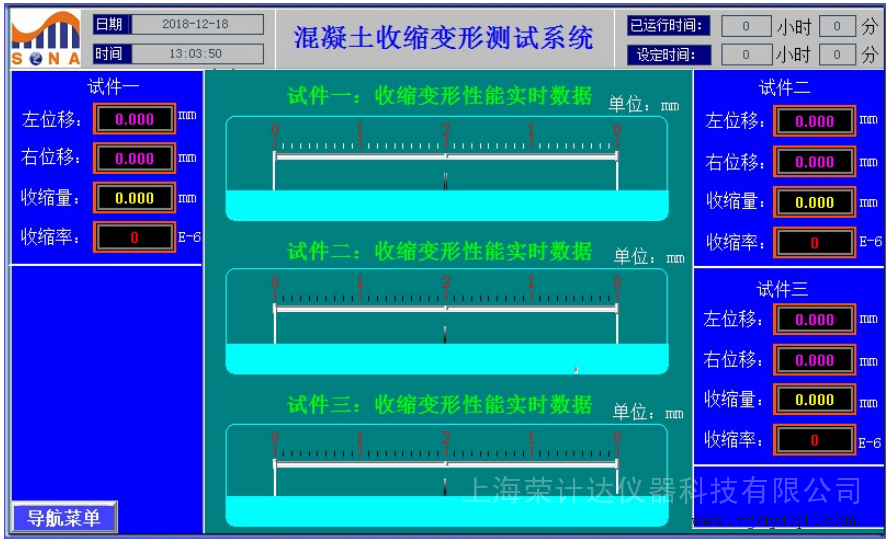

非接触式混凝土收缩变形测试系统
模相对位置保持固定不变。
反射靶的构造形式及埋设方式应能保证其与混凝土共同工作，即反射靶能够随着混凝土收缩
而同步移动。
试验步骤应按下列规定进行：
1、 试验应在温度为 20±2℃，相对湿度为 60±5％的恒温恒湿条件下进行。采用本试验方法进
行收缩变形试验应带模进行测试。
2、 先在试模内涂刷润滑油，然后在试模内铺设两层塑料薄膜，每层薄膜上均匀涂抹一层润滑
油，保证混凝土在试模中的自由变形。将反射靶固定在试模两端。
3、 将混凝土拌合物浇筑入试模中，振动成型抹平。之后应带模立即移入恒温恒湿室。成型试
件的同时，应按照 GB/T 50080 的要求测定混凝土的初凝时间。当初凝或接近初凝时，开始
采用固定于试模两端的非接触式位移传感器测定试件左右两侧的初始读数，此后至少应按每
隔 1h 或规定的时间间隔测定试件两侧的变形读数。
4 、在整个测试过程中，试件在变形测定仪上放置的位置、方向均应始终保持固定不变。
5 、需要测定混凝土自身收缩值的试件，浇筑振捣后应立即采用塑料薄膜作密封处理。
