沥青运动粘度计 结构与原理
2020-09-17 09:14:50 来源：上海荣计达仪器科技有限公司
上海荣计达仪器科技有限公司经营水泥实验仪器、混凝土实验仪器、公路土工实验仪器、干粉砂浆保温砂浆实验仪器、沥青防水材料实验仪器、油漆涂料实验仪器、无损检测等实验仪器。经营水泥实验仪器、混凝土实验仪器、公路土工实验仪器、干粉砂浆保温砂浆实验仪器、沥青防水材料实验仪器、油漆涂料实验仪器、无损检测等实验仪器。公司产品凭借过硬的质量、完善的售后服务、合理的价格*各大院校、检测单位、建材企业、工程建设单位。在消费者当中享有较高的地位和良好的口碑，用户遍布国内近三十个省市、自治区，并远销国外，与用户建立了长期稳定的合作关系。公司实力雄厚，重信用、守合同。有健全的管理制度和完善健全的质量管理体系。并有反应迅速、服务周到的售后服务系统。我们将不懈努力、一如既往以优异的品质为客户服务。
沥青运动粘度计是检测仪器，适用于真空减压毛细管粘度计测定粘稠石油沥青的动力粘度。非经注明，试验温度为60℃，真空度为40kPa。根据中华人民共和国行业标准T0619《沥青运动粘度试验（毛细管法）》所规定的要求设计制造的，使用于按T0619标准所规定的要求测定沥青试样在规定温度下的运动粘度。本仪器的实验结果符合中华人民共和国交通部JTJ052《公路工程沥青混合料试验规程》的要求。
二、沥青运动粘度计结构及电路原理：

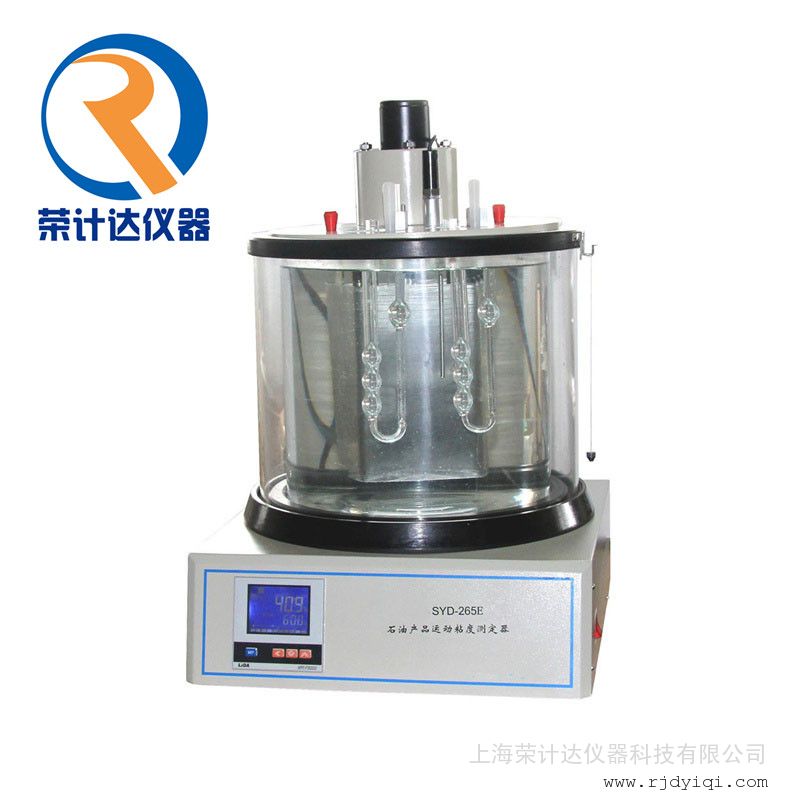

仪器由毛细管粘度计、**温度计、电动搅拌装置，电加热装置、温控仪、双层恒温浴和照明灯等组成。
三、沥青运动粘度计特点：
★采用智能温控仪，控温迅速，响应快，超调小，控温精度达±0.1℃。
★采用硬质玻璃缸及保温外套缸（称双缸），保温性能好，试样观察清晰。
★采用台式、一体机设计方式，仪器整体性好，使用方便。
★采用电动搅拌装置，浴缸内的温度均匀。
四、沥青运动粘度计技术参数:
★工作电源： AC 220V±10%，50Hz±5%。
★加热功率： 两档，1000W 650W。
★搅拌电机： 功率6W；转速 1200r/min。
★测温范围： 室温～100℃。
★控温精度： ±0.1℃。
★恒温浴： 容量，20L；形式，内外两层缸（双缸）。
★使用环境： 环境温度-10℃～ 35℃，相对湿度＜85％。
★温度传感器： 工业铂电阻，其分度号为Pt100。
★整机功耗： 不大于1800W。
★毛细管粘度计： 一组共7支，内径分别为0.6、0.8、1.0、1.2、1.5、2.0、2.5毫米。
★重量：30KG
★外形尺寸：500x500x800mm
五、沥青运动粘度计仪具与材料:
★真空减压毛细管粘度计：一组3支毛细管，式毛细管的形状见图1，型号和尺寸见表1。
★温度计：50℃～100℃，分度为0.1℃.
★恒温水槽：硬玻璃制，其高度需使粘度计置入时，A高一条时间标线在液面下至少为20mm，内设有加热和温度自动控制器，能使水温保持在试验温度0.1℃，并有搅拌器及夹持设备。水槽中不同位置的温度差不得大于0.1℃。保温装置的控温精密度宜达到0.1℃。
★真空减压系统：真空度达到40kPammHg±66.5Pa（300mmHg±0.5mmHg）的压力，全部装置简要示意图如图2，各连接处不得漏气，以保证密闭，在开启毛细管减压阀进行测定时，不产生负压降低。在开口端连接真空泵抽真空。
★秒表：2个，分度0.1s，总量程15min的误差不大于±0.05%。
六、沥青运动粘度计操作步骤：
★估计试样的粘度，根据试样流经规定体积的时间在60s以上，来选择真空毛细管粘度计的型号。
★将真空毛细管粘度计用**等溶剂洗涤干净。如粘度计有油污，可用洗液、蒸馏水等仔细洗涤。洗涤后置烘箱中烘干或用通过棉花的热空气吹干。
★按本规程T0602准备沥青试样，将脱水过筛的试样仔细加热至充分流动状态。在加热时，予以适当搅拌，以保证加热均匀。然后将试样倾入另一个便于灌入毛细管的小盛样器中，数量均为50ml，并用盖盖好。
★将水槽加热，并调节恒温在60℃±0.1℃范围之内，温度计应预先校验。
★将选用的真空毛细管粘度计和试样置烘箱（135℃±5℃）中加热30min。
★从烘箱中取出3只毛细管粘度计,在室温条件下冷你却2min后,安装在保持试验温度的恒温水槽中,其位置应使I标线在水槽液面以下至少为20mm.。自烘箱中取出粘度计，至装好放入恒温水槽。
七、安装：
1.打开包装箱，清点备品备件，注意玻璃器皿，尤其是毛细管粘度计要轻取轻放，不要硬扳或硬塞以免损坏。
2.在胶木上盖的挂钩上扣好垂球，调节机箱底角螺丝使缸壁与垂线平行为止。
3.将温度计，传感器插入缸盖相应的孔中。
4.再将机箱后面与缸盖的八芯插头座对接，传感器的三芯插头与机箱的三芯插座对接，四芯电源线与四芯航空插座对接。
八、注意事项：
1.仪器无单独设置搅拌开关，打开控温开关，搅拌器同时开始工作。
2.毛细管粘度计的垂直状态可通过夹持器上的三个小螺丝钉进行调整。
3.温度计安装时务必使**球的位置接近毛细管粘度计的中点的水平面。
4.实验环境改变或浴液更换时，需要重新自整定一次PID参数.
