外墙外保温系统抗冲击试验仪荣计达仪器KCJ-1200

一、 外墙外保温系统抗冲击试验仪概述：

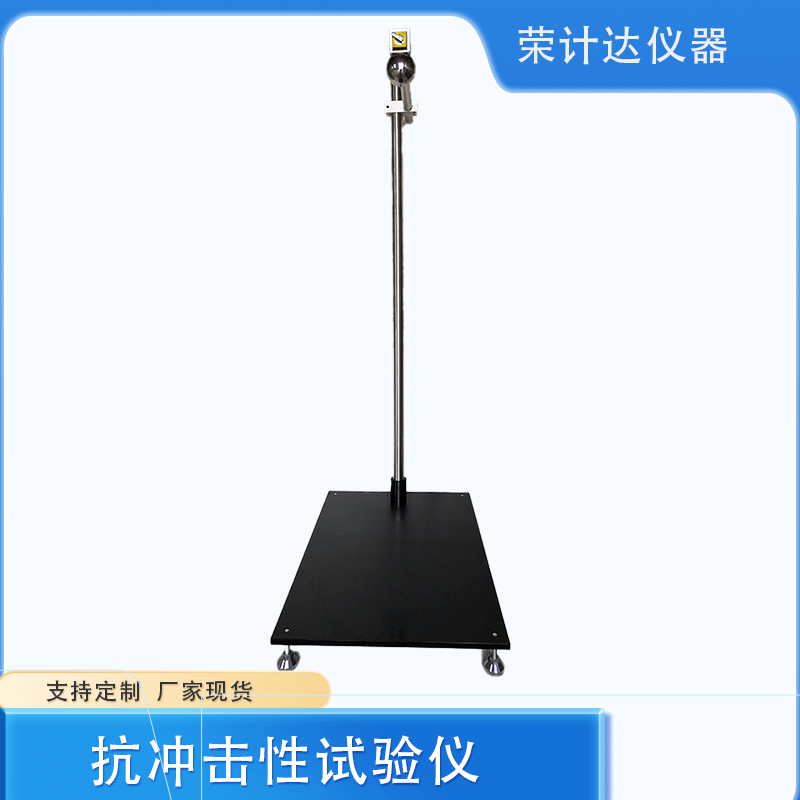

抗冲击性试验仪是根据GB/T29906-2013模塑聚苯板薄抹灰外墙外保温系统材料标准要求制作，钢球符合GB/T308标准要求，公称直径50.8mm/63.6mm的高碳铬轴承钢；由钢球、落球装置、支架等配件组成。

二、 外墙外保温系统抗冲击试验仪主要技术参数：
钢球直径50.8mm(535g)/63.6mm(1045g)
冲击高度：1200mm
净重：≈80kg

三、 外墙外保温系统抗冲击试验仪使用和维护：
1.试件的制作
试样尺寸宜大于600*400mm，每一抗冲击级别数量为1个。试样在标准养护条件下养护14天，然后在室温水中浸泡7天，饰面层向下，浸入水中3-10mm。试样从水中取出后，在试验环境下状态调节7天。
试验
将试样饰面层向上，水平放置在抗冲击仪器是基底上，试样紧贴基底。
3J级：用公称直径50.8mm的钢球冲击，钢球的*底点距被冲击试样垂直高度为0.57米。此冲击强度为3J级。
10J级：用公称直径63.5mm的钢球冲击，钢球的*底点距被冲击试样垂直高度为0.98米。此冲击强度为10J级。
每一级别冲击10次。冲击点间距与边缘的距离不小于100mm，试样表面冲击及周围出现裂缝视为冲击点破坏。

四、 外墙外保温系统抗冲击试验仪实验结果：
3J试验10个冲击点中破坏点小于4个时，评定为3J级，
10J试验10个冲击点中破坏点小于4个时，评定为10J级，
