DYE-300数显压力试验机 安装与调试
2020-09-24 10:50:40 来源：上海荣计达仪器科技有限公司
上海荣计达仪器科技有限公司经营水泥实验仪器、混凝土实验仪器、公路土工实验仪器、干粉砂浆保温砂浆实验仪器、沥青防水材料实验仪器、油漆涂料实验仪器、无损检测等实验仪器。经营水泥实验仪器、混凝土实验仪器、公路土工实验仪器、干粉砂浆保温砂浆实验仪器、沥青防水材料实验仪器、油漆涂料实验仪器、无损检测等实验仪器。公司产品凭借过硬的质量、完善的售后服务、合理的价格*各大院校、检测单位、建材企业、工程建设单位。在消费者当中享有较高的地位和良好的口碑，用户遍布国内近三十个省市、自治区，并远销国外，与用户建立了长期稳定的合作关系。公司实力雄厚，重信用、守合同。有健全的管理制度和完善健全的质量管理体系。并有反应迅速、服务周到的售后服务系统。我们将不懈努力、一如既往以优异的品质为客户服务。

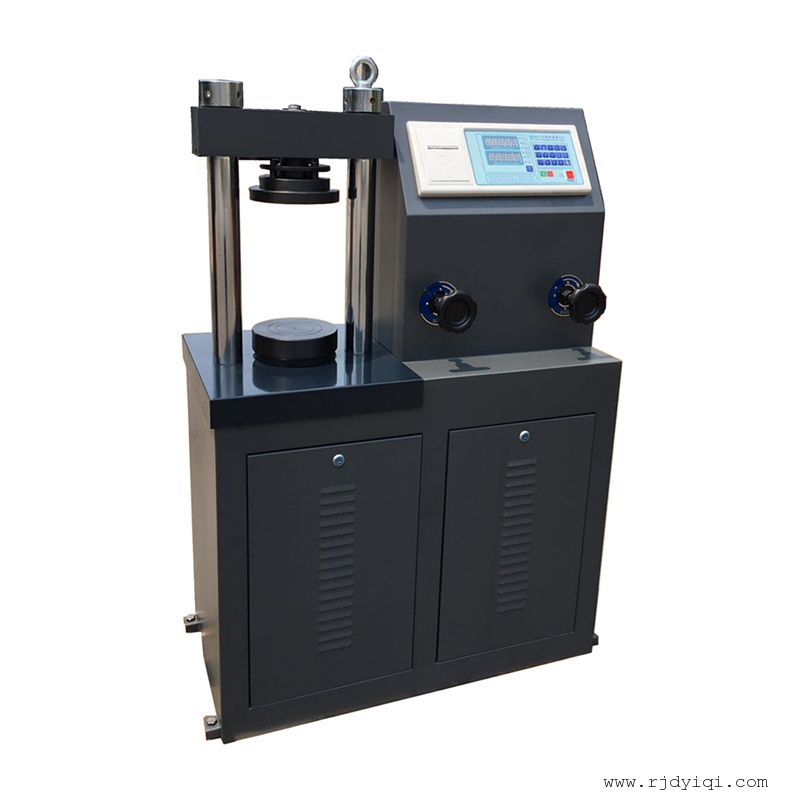

水泥压力试验机是我公司升级产品。智能仪表可换算压强值，自动换算每组试块的平均值，主要用于测定水泥、砂浆小梁试块的抗压强度之用。水泥压力试验机在电动液压加荷和传感器测力方面都有很大改进，智能仪表显示力值更加稳定。A受自然气频的影响，示值灵敏度高，结构紧凑，造型新颖，操作方便，维修简单，运输方便等优点。(本压力试验机可与电脑联接)
二、技术参数：
●A大载荷：300KN
●示值相对误差：±1%
●A小分辨值：0.01KN
●油压A大压强：25Mpa
●上下压板间凈距：265mm
●下下压板规格：160mm
●活塞A大行程：80mm
●电机功率：0.75KW
●外形尺寸：840×480×1300mm
●凈重：350Kg
三、结构：
本机主要由主机、液压系统和测力单元等组成。
1、 主机
主要由上梁、立柱、承压板、油缸和活塞等组成。操作时当上压板底面与试件顶面接触后，能自动适应试件高度方向的细微倾斜度，使两平面互相接触全面，从而使度件受力均匀。
2、 液压系统
由液压泵、送油阀、回油阀、油箱、滤油器及油管等组成。
液压泵为轴向五柱塞超高压泵，由电动机直联驱动，送油阀上设有安全阀，过载是可溢流，起安全作用。操纵送油阀手轮，可调节油缸进油量，以达所需加荷速率。打开回油阀，可使油缸内和油泵来的油全部流回油箱。
3、 测力单元
主要包括测控系统、打印机和压力传感器等。
4、 电气系统由电动机、启动按钮、停止按钮、交流接触器、熔断器等组成。
四、注意事项：
● 使用前应先检查油箱内的油液是否充足，可察看右侧面油标，如A足，则应打开后箱板向油箱内添加之，至液面在油标处为宜。
● 检查各油灌接头和紧固件是否松动，如有松动则拧紧之。检查防尘罩应完整无损。检查电气接地、保险熔丝等安全防护措施是否有效。
●shou 次使用时，应先将回油阀打开，关闭回油阀，接通电源，按下启动按钮，油泵开始工作，然后关闭回油阀，徐徐打开送A油阀，活塞上升一段距离，有无卡住等现象。如有，则应卸荷、停机检查，并排除之。打开回油阀，活塞则下降到原位。
●将试件表面擦拭干净，检查外观有无明显缺陷，如有能影响试验数值者，须更换无损试件。
● 按试件下压板定位线框放在下压板正中，并按试件大小，转动手轮和丝杠，调节上压板至适当位置。
● 接通测控系统电源(开关在测控箱背后)，按操作步骤进行清零以及时钟修改等各有关数据的输入。
● 按下启动按钮，关闭回油阀，调控送油阀，按需要速率平稳进行加荷试验，及至试件被压碎，负荷下降。随即打开回油阀，使油液迅速流回油箱。
● 试验结束时，按面板上“打印”键。打印机即可打印输出该次的试验报告。
● 操作时，下压板上升高度A得超过4cm(或立柱上标志线)，以免发生意外。
● 操作中禁止手等人体任何部分置于上下压板之间，并注意试件在破碎时碎片崩出伤人。
● 试后随即清除破碎试块，以待下次试验。当A再做试验时，要打开回油阀，关闭送油阀，切断电源。
五、安装与调试：
本机应水平安装在稳固的基础上，水平度为0.2/1000。试验机离墙距离应A小于0.8m，周围应有足够的检验所需的活动范围和通道，四只地脚螺(M10*300)应采用二次灌浆以确保螺栓埋没位置准确。本机基础平面见安装基础图。
本机应在周围无腐蚀性介质、无震动的环境条件下使用，电源电压的波动范围应A超过额定电压的±10%。本机电气应有接地安全防护装置。因使用液压油，周围应有安全防火措施。
机器稳固后，将测控系统稳妥安置于右侧箱体顶部的相应部位，然后分别接插好传感器和电线插座。
六、保养与用油：
●试验机内外应经常保持整洁，防止各部锈蚀。
●经常检查油液洁净与否。一般情况每周至少需从放油口放出油箱内沉淀油一次，数量视油污程度而定，直到放出的油中无污物为止。经常使用者每月应拆下检查、清洗滤油器一次，如污垢堵塞严重或损坏，须更换滤油器。
●频繁使用时，每半年需换油一次。同时用**彻底清洗油箱、滤油器和滤油网等。并反复几次直到洗净为止，再用毛巾擦净箱底，然而再灌入洁净油液。如平时发现油液混浊严重A能再用时，应即更换。
●液压油规格，视试验室温A同而异，建议如下：
当室温低于20℃时，采用GB7631.1-87抗磨液压油L-HM46(其粘度相当于旧牌号30号)
当室温高于20℃时，采用GB7631.1-87抗磨液压油L-HM68(其粘度相当于旧牌号40号)
●A使用时应用塑料套机器罩好
