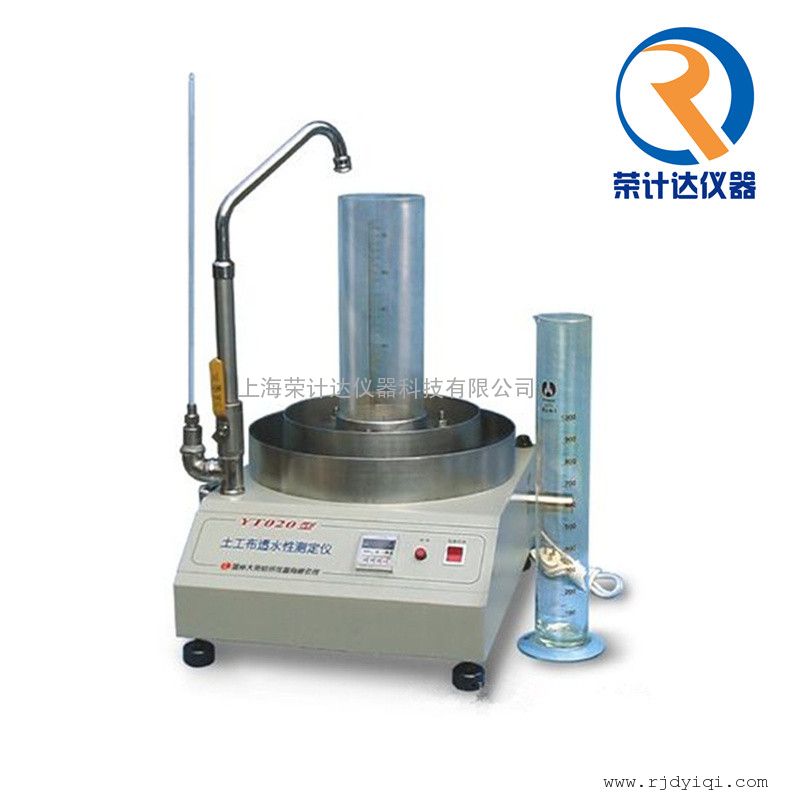

土工布透水性测定仪 结构与主要参数
2020-09-10 08:37:12 来源：上海荣计达仪器科技有限公司
一、概述：
土工布透水性检测仪(土工布垂直渗透仪)用于用于测定各种类型土工布的透水性能。在规定条件下测定垂直通过单层土工布的水流量，适用于**标准GB/T15789 -2005《土工布透水性测定方法》的要求。
在规定条件下，测定垂直通过单层土工布的水流量。（一定压差下的透水性能）
三、主要参数：
★大水头压差：250mmH2O(2450Pa)
★夹持器内径：50±0.5mm
★适用试样厚度：20mm
★时间控制器：0-99.9秒任意设定，时间控制精度0.1s
★量筒：1000ml（测量精度10ml）
★水位指示计：度值，1mm
★温度计范围：～50℃ (精度0.1℃)
★电源：AC 220V±10% 50Hz
★外形尺寸：400*500*850mm
★重量：25Kg
四、注意事项：
★仪器应放在平整、稳固的工作台上，高度经方便操作为宜。
★供水压力稳定，水压波动不宜过大。
★环境温度：10-25度
★电源：AC220 50HZ 接地可靠
五、操作步骤：
★装夹试样
取出夹持器，松开压紧螺母上，将试样平整地放置在下夹持平面上，压上上夹持器，然后拧紧压紧螺母，将夹持器安放在定位支承销上。
★打开电源开关，在时间计数器上设定收集时间值
★确定放水口处于关闭状态,进水口外接稳压电源后，打开流量控制开关，将出水嘴对准水位量筒，往仪器内注水，直至水位超过水位试样平面达到内器的高度，此时水头压差为零。
★待水平面稳定后继续注水，水开始溢出内容器，调节流量控制开关控制水的流量以得到固定的压差，既水位量筒内的水位稳定，此时溢出的水通过排水口排出。
★待水头压差稳定30S后，按下工作键，时间计时器开始计时，同时电磁阀转换出水口，此时溢出水流通过取水口流出。流出水量通过仪器收集，再用量筒测出具体数值，**到10ml，达到设定的时间后，电磁阀动作，此时溢出水从排水口排出。
★在进行以上步骤的同时，读取温度计上的温度值，水温应在10-25度（**到0.1度）
★重复以上步骤，共得到5组读数，水流速度均匀分布在0-60mm/s之间，试验时水流速度从A高做到A低。
★重复6-7步骤，在同一水压下将余下试样测试完毕。
★关闭电源开关，拔下电源插头
★打开放水口，将仪器内的剩余水排空
★测式数值按GB/T5789-2005 标准处理。
六、仪器结构：
仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。
