技术文章

陶瓷砖釉面耐磨试验方法

2024-12-28 09:36:02 来源：rongjida17

陶瓷砖釉面耐磨试验方法
一、前言：
随着建筑陶瓷行业的蓬勃发展，釉面耐磨性作为衡量陶瓷砖质量的关键指标之一，本试验仪根据ISO/DIS 10545/7－1996《陶瓷砖－施釉砖陶瓷砖表面耐磨性试验方法》和GB/T3810.7-2006、GB/T3810.7-2016《陶瓷砖釉面耐磨性试验法》标准而设计制作的仪器。将一定量的磨料置于陶瓷砖釉面上，使磨料在釉面砖上研磨，目测比较被磨试样釉面的差别分类。
二、试验设备：

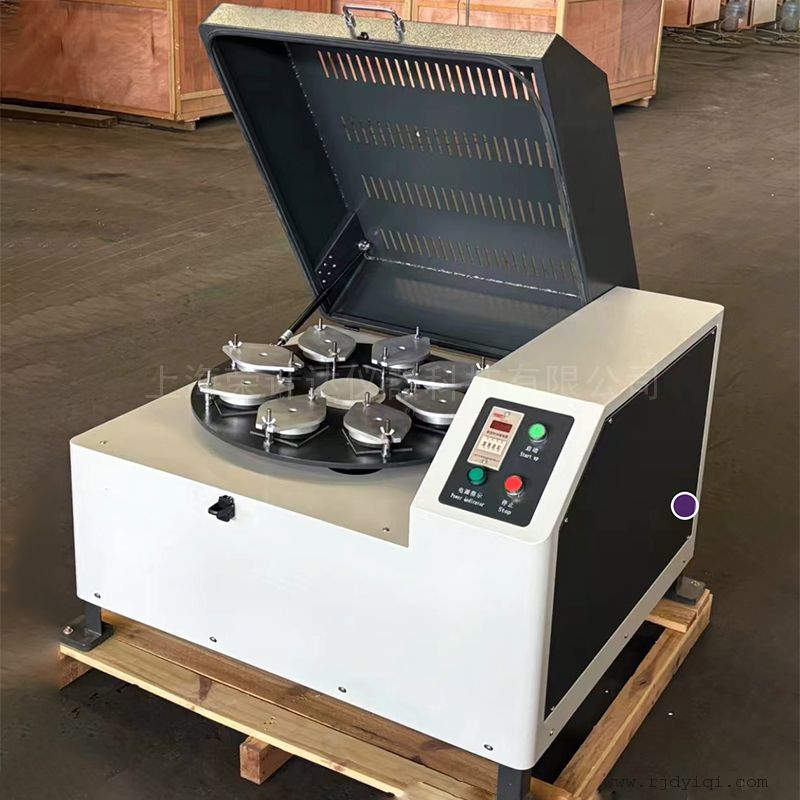

耐磨试验机：由内装电机驱动水平支承盘的钢壳组成，支承盘中心与每个试样中心距离为195mm，相邻两个试样夹具的间距相等，支承盘以300r/min的转速运转，产生22.5mm的偏心距，使试样做直径为45mm的圆周运动，试样由带橡胶密封的金属夹具固定.
目视评价用装置箱：箱内用色温6000～6500k的荧光灯垂直置于观察砖的表面，照度约为300lx，箱体尺寸为61cm×61cm×61cm，箱内刷自然灰色，观察时避免光源直接照射.
三、试样准备：
选取尺寸为100mm×100mm的试样，应包含整砖的特点部分，试样数量一般为11块，其中8块试样经试验供目视评价用.
确保试样清洁、干燥.
四、试验过程：
将试样的釉面朝上，用金属夹具夹紧，在夹具加料孔中加入研磨介质，研磨介质包括70.0g直径为5mm的钢球、52.5g直径为3mm的钢球、43.75g直径为2mm的钢球、8.75g直径为1mm的钢球、3.0g F80刚玉磨料和20ml去离子水.
设置试样的预调转数，如100、150、600、750、1500、2100、6000和12000转等，启动耐磨试验机，达到预调转数后，取下试样，在流动水下冲洗，并在（110±5）℃的干燥箱内烘干；被铁锈污染的试样，可用10%的盐酸擦洗，然后立即用流动水冲洗、干燥.
五、结果评价：
将试样放入观察箱中，用一块已磨试样，周围放置三块同型号未磨试样，在300lx照度下，距离2m、高1.65m，进行目视观察对比，根据观察到的已磨损试样与未磨损试样釉面的差别，按照标准中的分级方法对陶瓷砖的耐磨性进行分级.

项目	详细数据
研磨介质	直径5mm钢球70.0g；直径3mm钢球52.5g；直径2mm钢球43.75g；直径1mm钢球8.75g；粒度为F80的刚玉磨料3.0g；去离子水或蒸馏水20mL
试验机参数	支承盘转速300r/min偏心距22.5mm试样做直径45mm圆周运动夹具内径83mm试验面积约54cm橡胶厚度9mm夹具内空间高度25.5mm
试样	尺寸一般为100mm×100mm数量11块其中8块用于试验3块作对比
预调转数	100、150、600、750、1500、2100、6000、12000转
干燥箱温度	110℃±5℃
目视评价装置 K	箱内荧光灯色温6000K-6500照度约300Lx箱体尺寸61cm×61cm×61cm
结果分级 1级：	可见磨损的研磨转数级别＜1000转；2级：1001-1500转；3级：1501-6000转；4级：6001-12000转；5级：＞12000转
