立式砂浆收缩膨胀仪使用方法
2025-05-17 11:11:12 来源：rongjida17

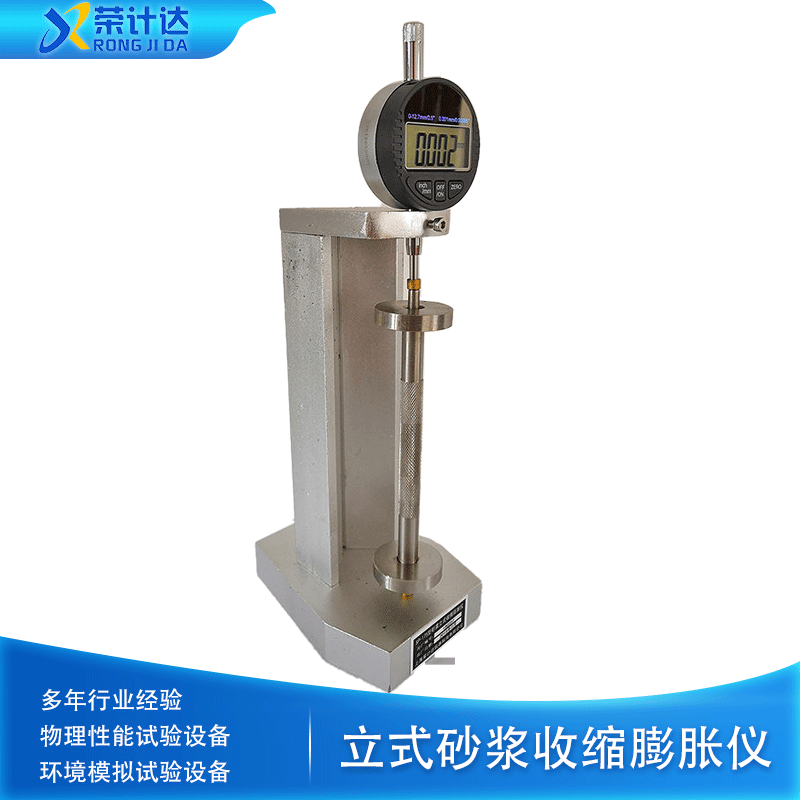

立式砂浆收缩膨胀仪主要用于测量砂浆试件在规定条件下的收缩或膨胀变形量.
一、仪器结构与原理
1. 主要结构
测量架：用于固定试件，带有高精度位移传感器（如千分表或电子位移计）。
标准杆：用于仪器校准，确保测量精度。
温湿度控制装置（部分仪器配备）：维持试验环境稳定。
数据记录系统（电子型仪器）：自动采集并存储数据。
2. 工作原理
通过位移传感器实时监测砂浆试件的长度变化，将机械位移转换为电信号或指针读数，计算收缩或膨胀率。
二、使用前准备
1. 仪器校准
校准周期：使用前或定期（如每季度）进行校准。
操作步骤：
将标准杆放置于测量架上，调整仪器零点。
检查位移传感器读数是否与标准杆长度一致，若有偏差需调整或更换传感器。
2. 试件制备
试件尺寸：通常为 40mm×40mm×160mm 的棱柱体，每组至少制备 3 个试件。
注意事项：
试件成型后需在标准养护条件（温度 20±2℃，湿度≥95%）下养护至规定龄期（如 1 天），然后拆模并编号。
试件表面应平整，两端面需与轴线垂直，避免影响测量精度。
三、操作步骤
1. 安装试件
将养护后的试件轻轻放入测量架的夹具中，确保试件轴线与仪器测量方向一致。
调整夹具螺丝，使试件两端与位移传感器探头紧密接触，但避免过度挤压导致试件变形。
对于电子型仪器，需连接数据线并启动采集软件，选择 “新建试验” 并输入试件信息（如编号、龄期等）。
2. 初始读数测量
手动型仪器：旋转千分表或指针表，调整至清晰读数，记录初始值（精确至 0.001mm）。
电子型仪器：点击 “采集初始数据”，软件自动记录传感器当前数值。
3. 定期测量
测量周期：根据试验目的确定，如标准试验中通常在试件拆模后（约 24 小时）开始测量，之后每天一次，直至达到规定龄期（如 14 天、28 天等）。
操作要点：
每次测量前需检查仪器是否处于水平状态，避免因仪器倾斜导致误差。
读取数据时，视线应垂直于表盘或屏幕，确保读数准确。
电子型仪器可设置自动采集间隔（如每小时一次），实时记录数据变化。
扫一扫，手机浏览
上海荣计达仪器科技有限公司
