数显液塑限联合测定仪测定土的液限和塑限的方法

2025-05-26 15:50:13 来源：rongjida17

数显液塑限联合测定仪测定土的液限和塑限的方法

一、前言：
数显液塑限联合测定仪通过圆锥仪在自重作用下垂直入土，根据圆锥仪入土深度与土的含水量之间的关系，来确定土的液限和塑限。当土处于液限状态时，圆锥仪在规定时间内的入土深度符合特定标准；同理，塑限状态也对应着特定的圆锥仪入土深度。通过对不同含水量土样进行试验，绘制圆锥入土深度 - 含水量关系曲线，从而准确获取土的液限和塑限数值。
二、试验仪器与材料准备：
试验仪器

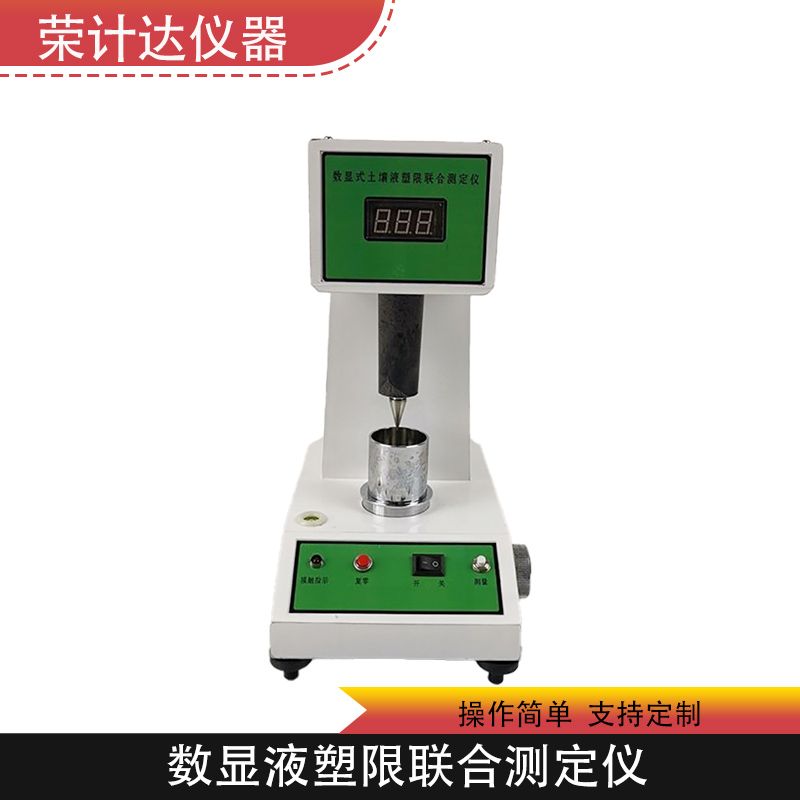

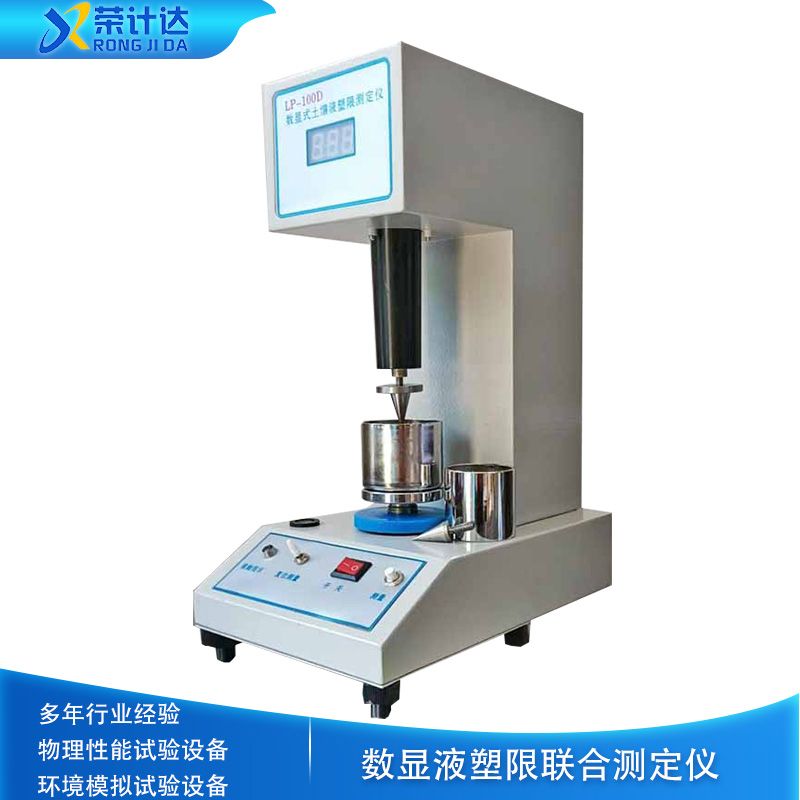

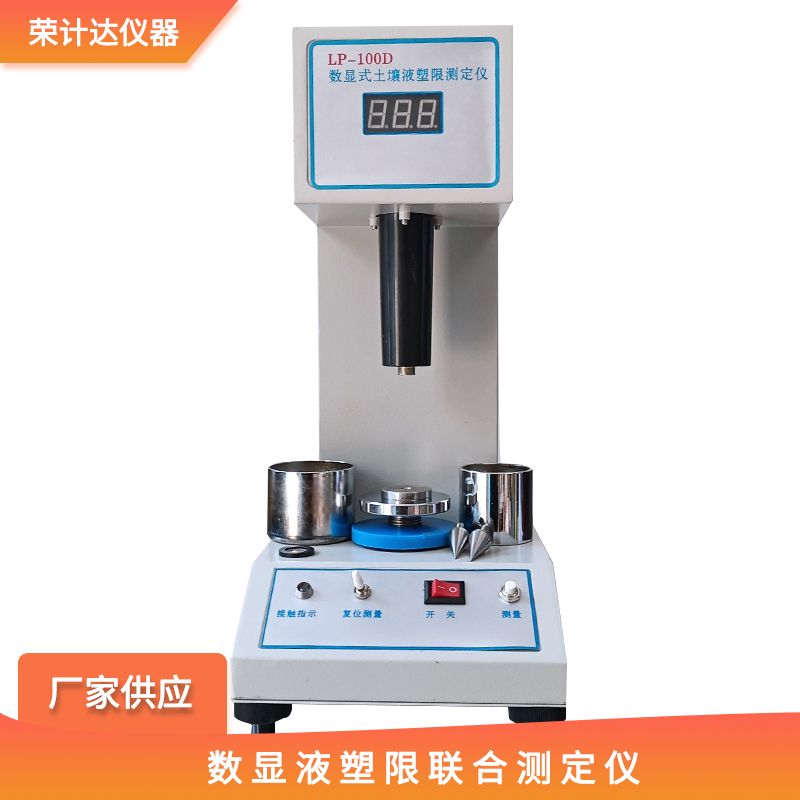

数显液塑限联合测定仪：包括圆锥仪（锥质量为 76g，锥角为 30°）、显示屏、升降座等部件，确保仪器性能良好，能够正常工作。
天平：感量 0.01g，用于称量土样质量。
烘箱：能控制温度在 105 - 110℃，用于烘干土样。
干燥器：内装干燥剂，用于冷却烘干后的土样。
调土刀、研钵、筛子（孔径 0.5mm）等辅助工具。
试验材料
选取具有代表性的土样，剔除土样中的杂质，如树根、石块等。将土样风干后，用研钵研磨，并过 0.5mm 筛，充分拌匀备用。
三、试验步骤
制备不同含水量的土样
取适量过筛后的土样，分成 3 - 4 份，分别加入不同量的蒸馏水，调成不同含水量的土样。将每份土样充分搅拌均匀后，装入密封容器中，静置 18h 以上，使土样中的水分充分均匀分布。
安装仪器
将数显液塑限联合测定仪放置在平稳的试验台上，接通电源，检查仪器是否正常运行。调整升降座，使圆锥仪的锥尖刚好与盛土杯的土面接触，将圆锥仪降至零位，并在显示屏上进行清零操作。
测定圆锥入土深度
取制备好的一份土样，放入盛土杯中，用调土刀将土样刮平，使土样表面与盛土杯口齐平。启动仪器，使圆锥仪在自重作用下自由下落，入土时间为 5s。待圆锥仪停止入土后，读取显示屏上显示的圆锥入土深度 h（精确至 0.1mm），并记录下来。同时，从盛土杯中取出适量土样，放入已知质量的铝盒中，称量湿土质量 m1（精确至 0.01g）。
烘干土样测定含水量
将装有湿土的铝盒放入烘箱中，在 105 - 110℃温度下烘干至恒重。取出铝盒，放入干燥器中冷却至室温，称量干土质量 m2（准确至 0.01g）。
四、数据记录参考：

编号	圆锥入土深度h1（mm）	圆锥入土深度h2（mm）	平均入土深度h（mm）	湿土质量m1（g）	干土质量m2（g）	含水量w1（%）	含水量 w2（%）	平均含水量w（%）
1	18.2	18.0	18.1	45.67	37.85	20.66	20.72	20.69
2	13.5	13.7	13.6	43.21	38.52	12.17	12.10	12.14
3	8.8	9.0	8.9	40.56	36.98	9.68	9.73	9.71
4	4.0	4.2	4.1	38.72	35.21	9.97	10.03	10.00

五、注意事项
试验前应检查数显液塑限联合测定仪的圆锥仪锥尖是否完好无损，若有磨损应及时更换，以免影响试验结果的准确性。
制备土样时，应确保土样充分搅拌均匀，水分分布一致，避免因土样不均匀导致试验误差。
在安装仪器和调整圆锥仪位置时，要小心操作，防止圆锥仪碰撞损坏。
读取圆锥入土深度和称量土样质量时，应严格按照仪器操作规程和天平使用方法进行，确保数据读取准确。
试验结束后，应及时清理仪器和试验场地，将仪器擦拭干净，妥善保管，以备下次使用。
