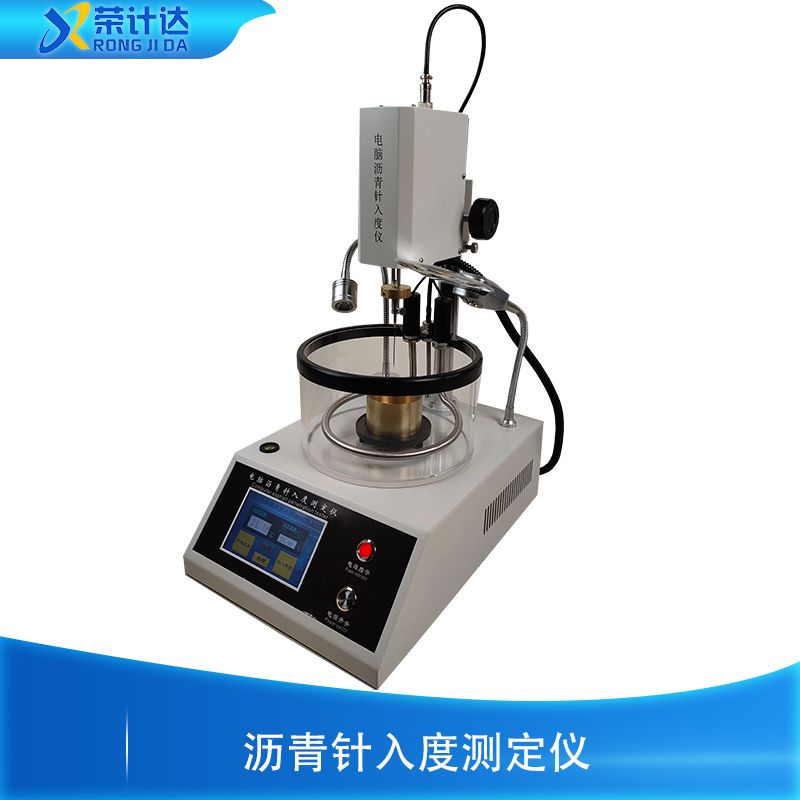

沥青针入度仪的操作规程

一、试验前准备
1. 仪器与材料检查
仪器设备：
确认针入度仪正常运行，包括底座水平度、指针转动灵活性、连杆与导轨间无明显摩擦。
检查标准针是否符合规范（针尖无损伤、变形，针长约 50mm，质量 2.5g±0.05g），并确保针杆与标准针连接牢固。
准备恒温水槽（控温精度 ±0.1℃）、温度计（0~50℃，分度值 0.1℃）、烧杯（盛样用）、砂浴或电炉（用于加热沥青试样）。
材料：
沥青试样需提前加热至流动状态（加热温度不超过预估软化点 90℃，搅拌均匀后过筛）。
2. 试样制备
将沥青试样注入干燥洁净的烧杯中，试样高度应超过预计针入深度 10mm 以上。
试样冷却 30~40 分钟（室温下），然后移至恒温水槽（25℃±0.1℃）中保持 1~1.5 小时（小烧杯）或 1.5~2 小时（大烧杯）。
3. 仪器调试
调整针入度仪底座水平（通过水准泡），确保仪器稳定。
检查标准针是否垂直于试样表面（可通过反光镜观察针尖与表面对齐）。
清零指针，确保初始读数为 “0”。
二、试验步骤
1. 恒温与定位
从恒温水槽中取出试样，移入水温控制为 25℃±0.1℃的平底玻璃皿中（试样表面以上的水深不少于 10mm）。
将玻璃皿置于针入度仪平台上，用反光镜或灯光照明，调节试样表面与针尖恰好接触（针尖刚刚触及试样表面时读取初始值）。
2. 贯入试验
按下释放按钮，使标准针自由下落贯入试样，同时启动秒表。
当秒表读数达到规定时间（通常为 5 秒、60 秒或 300 秒，根据试验要求选择）时，立即按下制动按钮，停止针的下落。
读取指针所示刻度值（准确至 0.1mm，1 度 = 0.1mm），即为沥青的针入度值。
3. 重复试验
同一试样平行试验至少 3 次，每次试验后需将标准针取下，用蘸有三氯乙烯的棉花或布擦拭干净，并检查针尖状态（如有损伤需更换新针）。
各测点之间及测点与试样边缘的距离应不小于 10mm（避免相互干扰）。
三、注意事项
安全操作：
加热沥青时需在通风处进行，避免明火直接加热，防止沥青冒烟或燃烧。
使用三氯乙烯等溶剂时，需注意通风，避免吸入挥发气体。
仪器维护：
试验结束后，及时清理仪器表面及标准针，保持设备清洁。
定期校准针入度仪（每年至少一次），确保指针精度和针杆重量符合标准。
环境控制：
试验应在恒温（25℃±0.5℃）、无振动的环境中进行，避免温度波动或气流影响结果。
试样从加热到试验完毕的总时间不得超过 6 小时（防止沥青老化）。
