• 数显氧指数测定仪YZS荣计达仪器

    详细信息

     品牌:荣计达仪器  型号:YZS  加工定制:是
     外形尺寸:500×250×600 mm 重量:20 ㎏ 产品用途:用于均质材料、层压材料、泡沫材
     测量范围:10%~100%

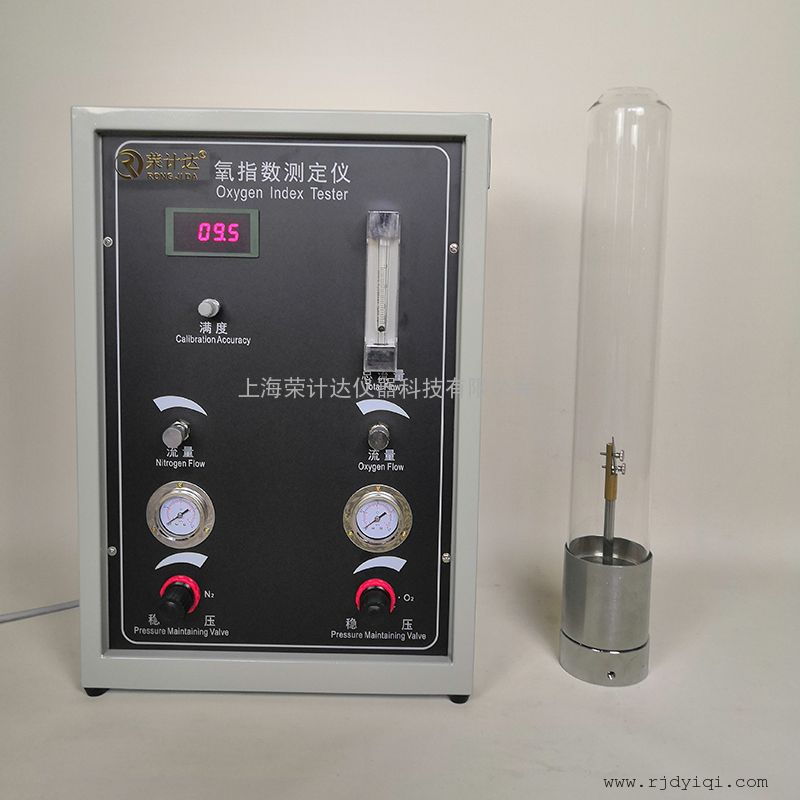

    数显氧指数测定仪结构简介:
    氧指数测定仪由燃烧筒、试样夹、流量控制系统及点火器组成。
    燃烧筒为一耐热玻璃管,筒的下端插在基座上,基座内填充一定高度的玻璃珠,玻璃珠上放置一金属网,用于遮挡燃烧滴落物。试样夹为金属弹簧片,对于薄膜材料,应使用U型试样夹。流量控制系统由压力表、稳压阀、调节阀、转子流量计及管路组成。点火器火焰长度可调,试验时火焰长度为10mm。
    数显氧指数测定仪国家标准:
    依据《EN ISO 4589-2:2006-06室温氧指数测试》及《GBT 2406-1993 塑料燃烧性能试验方法 氧指数法》《GBT 8924-2005 纤维增强塑料燃烧性能试验方法氧指数法等要求生产。
    数显氧指数测定仪结构
    1 琥璃燃烧简、 2 试样、 3 试样夹、 4 铜丝筛网、 5 钢丝筛网、 6 璃璃珠、 7 分布板、 8 M10×1螺丝、 9 尼龙管、 10 氮气接口、 11 氧气接口、 l2 M10×1螺母
    数显氧指数测定仪实验内容及方法:
    1、检查气路,确定各部分连接无误,无漏气现象。
    2、确定实验开始时的氧浓度:根据经验或试样在空气中点燃的情况,估计开始实验时的氧浓度。如试样在空气中迅速燃烧,则开始实验时的氧浓度为18%左右;如在空气中缓慢燃烧或时断时续,则为21%左右;在空气中离开点火源即马上熄灭,则至少为25%。根据经验,确定该地板革氧指数测定实验初始氧浓度为26%。氧浓度确定后,在混合气体的总流量为10l/min的条件下,便可确定氧气、氮气的流量。例如,若氧浓度为26%,则氧气、氮气的流量分别为2.5l/min和7.5l/min。
    3、安装试样:将试样夹在夹具上,垂直地安装在燃烧筒的中心位置上(注意要划50mm标线),保证试样顶端低于燃烧筒顶端至少100mm,罩上燃烧筒(注意燃烧筒要轻拿轻放)。
    4、通气并调节流量:开启氧、氮气钢瓶阀门,调节减压阀压力为0.2~0.3MPa(由教员完成),然后开启氮气和氧气管道阀门(在仪器后面标注有红线的管路为氧气,另一路则为氮气,应注意:先开氮气,后开氧气,且阀门不宜开得过大),然后调节稳压阀,仪器压力表指示压力为0.1±0.01MPa,并保持该压力(禁止使用过高气压)。调节流量调节阀,通过转子流量计读取数据(应读取浮子上沿所对应的刻度),得到稳定流速的氧、氮气流。应注意:在调节氧气、氮气浓度后,必须用调节好流量的氧氮混合气流冲洗燃烧筒至少30s(排出燃烧筒内的空气)。
    5、点燃试样:用点火器从试样的顶部中间点燃,勿使火焰碰到试样的棱边和侧表面。在确认试样顶端全部着火后,立即移去点火器,开始计时或观察试样烧掉的长度。点燃试样时,火焰作用的时间*长为30s,若在30s内不能点燃,则应增大氧浓度,继续点燃,直至30s内点燃为止。
    6、确定临界氧浓度的大致范围:点燃试样后,立即开始记时,观察试样的燃烧长度及燃烧行为。若燃烧终止,但在1s内又自发再燃,则继续观察和记时。如果试样的燃烧时间超过3min,或燃烧长度超过50mm(满足其中之一),说明氧的浓度太高,必须降低,此时记录实验现象记“×”,如试样燃烧在3min和50mm之前熄灭,说明氧的浓度太低,需提高氧浓度,此时记录实验现象记“Ο”。如此在氧的体积百分浓度的整数位上寻找这样相邻的四个点,要求这四个点处的燃烧现象为“ΟΟ××”。例如若氧浓度为26%时,烧过50mm的刻度线,则氧过量,记为“×”,下一步调低氧浓度,在25%做第二次,判断是否为氧过量,直到找到相邻的四个点为氧不足、氧不足、氧过量、氧过量,此范围即为所确定的临界氧浓度的大致范围。
    7、在上述测试范围内,缩小步长,从低到高,氧浓度每升高0.4%重复一次以上测试,观察现象,并记录。
    8、根据上述测试结果确定氧指数OI。
    数显氧指数测定仪技术参数:
    1、测量范围:0-100%、/02
    2、分辨率:0.1%、/02
    3、测量精度:(±0.4%)、/02
    4、响应时间:<l0s
    5、数显精度:0.1%±1个字
    6、输出漂移:<5%/年
    7、秒表:精度0.5s
    8、外形尺寸约:360×250×530mm
    9、保修期:发货后12个月
    10、仪器的工作条件:
    10.1、环境温度:-10℃-40℃
    10.2、相对湿度:  ≤85%
    10.3、使用气体:GB3863工业用气态氧;GB3864工业用气态氮;两瓶气体均要调压器(用户自配)
    10.4、输入压力:(0.25-0.4) Mpa
    10.5、工作压力:O.lMpa
    数显氧指数测定仪特点:
    本机采用电机及调速系统一体化结构驱动减速机,经减速后带动丝杠进行加载。电气部分包括试验力测量系统和变形测量系统。并具有过载保护、位移控制等功能。设计简单,使用方便,性能稳定安全。
    数显氧指数测定仪操作注意事项:
    1、本设备是试验测试设备请不要将本设备用于规定试验及料以外的目的。
    试样制作要精细、准确,表面平整、光滑。
    氧、氮气流量调节要得当,压力表指示处于正常位置,禁止使用过高气压,以防损坏设备。
    流量计、玻璃筒为易碎品,实验中谨防打碎。
    2、请完善安装环境
    请置于室温下。湿度低的场所。(80%以下无结露)灰尘和尘埃少的场所。
    3、请按要求安装试验材料
    按要求安装试验材料,否则可能出现不可预期故障。
    4、进行配线和维护作业时,请务必关闭电源
    为了防止在作业过程中机器失去控制而导致事故和触电,请在进行作业前,务必先关闭电源。
    5、电源
    关于本设备的电源,请注意以下事项。
    原则上配电方式采用单相220V电源。
    关于电源及电源工程,请与电气工程人员或有同等知识的人士商量。
    6、电源线
    请务必使用随设备提供的电源线。发现电源线和电源插头有异常情况时,请与本公司联系。同我公司服务人员进行更换或指导更换。
    7、保险丝
    为了防止火灾和内部电路的破损等,请不要用规定以外的保险丝。更换保险丝时,请使用与原设备相同型号和形状的保险丝。
    8、特别警告
    警告应注意所执行的应用、或条件均具有很高的危险性,可能导致人员受伤或甚至死亡。
    为了防止意外伤害或死亡发生,在搬移和使用设备时,请务必先观察清楚,然后再进行动作。
    氧指数分析仪注意事项及维修保养:
    每次测试完毕,应切断电源,保持设备的清洁。非操作人员不得任意操作本机。
    氧指数分析仪随机附件
    装箱清单
    1、主机:1台
    2、玻璃管:2根
    3、玻璃珠:1斤(放入燃烧柱内)
    4、尼龙管:1.2米f连接燃烧柱与主机)
    5、密封圈:若干
    6、试样夹:l套
    7、金属网:1个(放入燃烧柱内)
    8、板手10-12:1把
    9、橡皮管:2根
    10、Ml0×1内接头螺钉:1颗(接燃烧柱内)
    11、Ml0×1接头螺母:l颗(接主机)
    12、说明书:1份
    13、合格证:1张
    14、GB/T2406标准:1份
