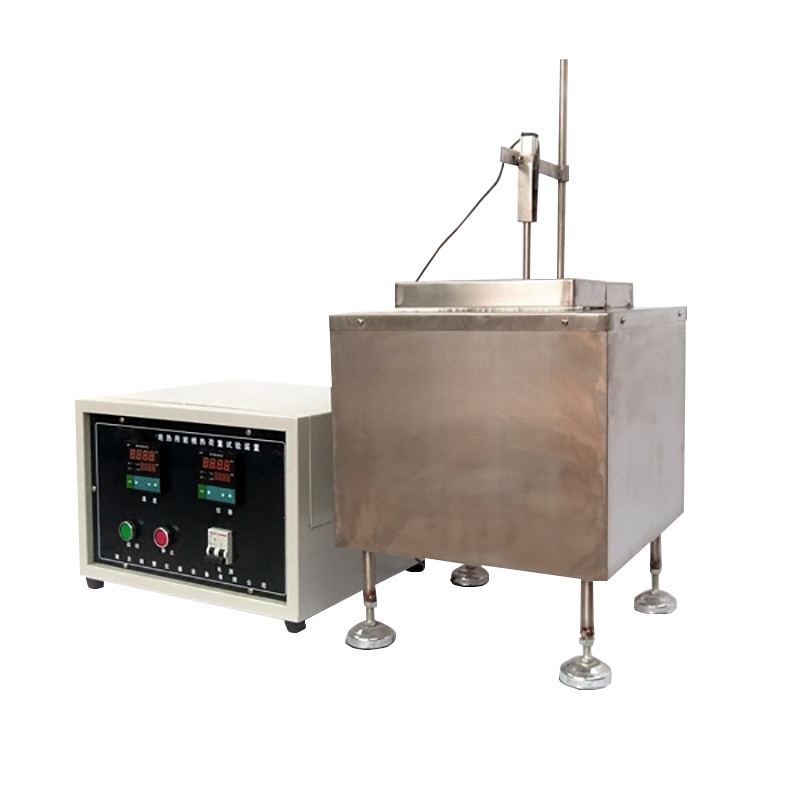

热荷重收缩温度试验仪RHZ-IV荣计达仪器
详细信息
| | 品牌：荣计达仪器 | | 型号：RHZ-IV | | 加工定制：是 | |
| | 外形尺寸：45*35*78 mm | | 重量：50 ㎏ | | 用途：用于检测矿物棉材料及其制品热荷重收缩温度的试验 | |
热荷重收缩温度试验仪是我公司新研制，依照GB/T11835-2007《绝热用岩棉、矿渣棉及其制品》中规定的技术条件而研制的，用于检测矿物棉材料及其制品热荷重收缩温度的试验，设备由加热炉，热电偶，荷重体以及位移计组成。
热荷重收缩温度试验仪主要技术参数：
1.微电脑控制、多点式程序升温；
2.环境温度：室温～40℃ 相对湿度：≤75％
3.工作电压：交流220V±10V 50Hz
4.总功率：1.5KW 加热功率：1000W
5.缩放测量范围：室温～900℃
6.升温速率：5℃/min±0.3℃和 3℃/min±0.2℃可设定
7.仪器采用单片计算机、多点式程序升温
8.仪器配有面版式打印机，可及时打印测试结果
9.装夹具：不锈钢材料；抗腐蚀
10.仪器热源采用热板式
11.设备外形尺寸：长×宽×高（0.45×0.35×0.78）m
12.设备重量：50 Kg
热荷重收缩温度试验仪试样制作：
1. 岩棉、矿渣棉取密度为150kg/m3的试样；玻璃棉取密度为64kg/m3的试样。
2. 岩棉、矿渣棉和玻璃棉制品取实际密度的试样。
3. 岩棉壳、矿渣棉壳和玻璃棉管壳可取和管壳相同密度的板做试样
4. 有贴面的制品，应除去贴面材料。
5. 试样装入直径49±1mm的试验筒内，厚度50mm～80mm的圆柱体。
绝热用岩棉热荷重计算公式
d = （A-B）/A *100%
d——试样厚度的收缩率 A——在室温加热荷重时的试样厚度 ，单位mm
B—— 温度t 时的试样厚度，单位mm
注：由试样厚度收缩率与温度关系的计算，以内插法求出试样厚度收缩率为10%的炉内温度，取两次测量的算术平均值，精确到10℃，作为试样的热荷重收缩温度。
设计标准：
GB/T11835-2007 绝热用岩棉、矿渣棉及其制品
适用标准：
ISO1716-2002 建筑产品对火焰试验的反应 燃烧热的测定
扫一扫，手机浏览
上海荣计达仪器科技有限公司
￥面议
￥面议
￥面议
